V olejném mlýně se olejnému semínku nedaří o nic lépe
než semeni plevele, které je pod ním.
(lužické přísloví)

Fraňkův, Hejtmannův, Němcův mlýn

tisk doplnit kartu

Identifikační údaje

Kompletní ikonografie
Fraňkův, Hejtmannův, Němcův mlýn
305
46 a 7
Modřínová
Nová Včelnice
378 42
Jindřichův Hradec
Nová Včelnice
49° 13' 16.7'', 15° 3' 56.8''
Mlýn bez funkčního vodního motoru
Ve vodní knize Okresního úřadu v Kamenici nad Lipou je v prvním zápisu uvedeno, že v r. 1860 bylo vydáno povolení ke stavbě mlýna o dvou složení a stoupách. Časem byla postavena pila a její zakázky na řezání pražců pro potřeby železnice umožnily další rozkvět mlýna. V roce 1925 byla vodní kola nahrazena Francisovou turbínou o cca 14 ks. V roce 1944 byl povolen provoz i druhé Francisovy turbíny. Po druhé světové válce byl mlýn zabrán a využíván jako strojní traktorová stanice a pila. Po roce 1989 byl celý objekt předán potomkům posledního mlynáře a upraven pro bydlení a podnikání
Na jižním okraji Nové Včelnice
Kamenice
nepřístupný

Historie

Obecná historie:

Stavební povolení ke stavbě mlýna o dvou složeních a dvou stoupách bylo vydáno v roce 1860. Nejdéle v roce 1925 bylo vodní dílo upraveno instalací turbíny, druhá turbína byla doplněna v roce 1944. V areálu mlýna fungovala i pila.



Historie mlýna obsahuje událost z období:

V roce 1860 vydáno táborským krajským úřadem povolení ke zřízení mlýna o dvou složeních a stoupách.

Události
  • První písemná zmínka o existenci vodního díla
  • Vznik mlynářské živnosti

SokA Pelhřimov, Fond OÚ Kamenice n.L., inv.č.828
Výkaz mletí 1.7.1917-31.8.1918, semleto 178,24 q obilí, kapacita 30-32 q/týden, mlynářka J. Hejtmanová.(pep)

Hospodářský typ mlýna
Námezdní

SEZNAM A MAPA VODNÍCH DĚL REPUBLIKY ČESKOSLOVENSKÉ
Stav koncem roku 1930, Sešit 12, V Praze 1932
Okresní finanční ředitelství Tábor/Důchodkový kontrolní úřad Kamenice nad Lipou

Název toku: Kamenička říčka
Obec, čp. : Včelnice 46
Podnikatel: Václav Froněk
Druh živnosti: mlýn a pila

Hospodářský typ mlýna
Námezdní

Příjmení mlynářů působících na mlýně:

  • Němec
  • Hejtman
  • Franěk
  • Froněk

Historie mlýna také obsahuje:

1930 Václav Froněk

1939 - Václav Franěk (RR)


Zobrazit více

Částečný výpisy z matrik fary Nová Včelnice.
https://digi.ceskearchivy.cz/DA?menu=0&doctree=1nrnj&id=5948
Josef Němec mlynář ve Včelnici čp.7 a Kateřina roz. Truhlářová ze Včelnice
*1856 Johana
*3.8.1870 Valentin
*9.10.1875 Albína
*11.6.1877 Antonín +17.2.1880
Vojtěch Hejtman mlynář ve Včelnici čp.46 a Johana roz. Němcová (*1856; +1.81927 Košice SR) ze Včelnice čp.8
*2.12.1880 Františka +19.12.1880
*2.12.1880 Barbora
*17.11.1882 František
*20.2.1886 Albína +24.4.1886
*7.1.1896 Marie
Václav Franěk (*14.9.1891; +1953) mlynář, syn Vojtěcha Fraňka mlynáře z Lišova čp.200 a oo24.5.1921 Marie roz. Hejtmanová

Mlýn je vyobrazen na:

Předměty spojené s osobou mlynáře a provozu:

  • reklama, inzerát

Architektura

částečně adaptován
05 2017
    venkovský
    mlýn na potoku (50 - 1000 l/s)
    mlýnice a dům pod jednou střechou, avšak dispozičně oddělené
      zděná
      jednopatrový
      Jde o čtyřstranný areál situovaný nad ohybem Kamenice. Mlýn je situován v jihozápadním boku, čelo k východu s vjezdem uzavírají další obytné části, v severovýchodní části se nacházejí hospodářské objekty, v severozápadní části dvůr uzavírá stodola. Pila se nacházela při severozápadním rohu areálu.
      • dveře
      • okno

        Technologické vybavení

        • zcela bez technologie aj.
        Vodní kniha OÚ v Kamenici nad Lipou, číslo položky 56 (výpis)

        Obě vodní kola mají po 4 m průměru a po 80 cm šířky. Kameny mlýnské mají v průměru 32´´ = 84,5 cm. Obě kola jsou dvoukružní, dřevěná na spodní vodu.
        Na základě řízení povolena záměna 2 stávajících kol na spodní vodu za Francisovu turbínu o vodorovném hřídeli. Turbína tato má konstrukční data:
        průměr oběžného kola 0,6 m
        výkon 14 ks
        Zapsáno 20.10.1925
        28.11.1940 – Včelnice – Nový Etynk, Václav Franěk, majitel mlýna a pily ve Včelnici čp.46, jedna Francisova turbína. Vodoprávně byla schválena stavba druhé Francisovy turbíny u mlýna čp.46 o hltnosti 260 l/s při užitečném průměrném spádu 2,4 m. Největší výkon turbíny 6,5 HP.
        Turbína slouží k výrobě elektrické energie a k topným účelům a osvětlovacím mlýna. V době sucha může býti i zapojena velmi hospdárně na stroje mlýnské po případě na pilu.

        5.1.1944 turbína vodoprávně kolaudována a dáno povolení k jejímu užívání.

        Žádná položka není vyplněna
        Stavební povolení ke stavbě mlýna o dvou složeních a dvou stoupách bylo vydáno v roce 1860.
        Zbytky turbínové kašny a domku
        Zaniklý
        • pila
        • stoupa
        Nezjištěn
        • výroba elektrické energie
        1930 mlýn a pila
        Stavební povolení ke stavbě mlýna o dvou složeních a dvou stoupách bylo vydáno v roce 1860.
        Stoupa o třech jamkách měla jedno dvojče a dvě stoupy samostatné "k drcení lněného semene a k výrobě krup z ječmene"
        V areálu mlýna fungovala i pila. Pila se nacházela při severozápadním rohu areálu.
        Vodní elektrárna vznikla na místě vodních kol přebudováním jejich lednice na spodní stavbu vodní elektrárny. Technicky jde o přístavek mlýnské budovy situovaný v jejím severozápadním rohu s železobetonovou spodní stavbou pro umístění Francisových turbín.
        Vodní elektrárna je v torzálním stavu, zařízení bylo odstraněno a stavba jako celek chátrá.
        • jez
        • stavidlo
        • náhon
        • odtokový kanál
        • turbínová kašna
        • lednice
        • turbínový domek
        Vodní kniha OÚ v Kamenici nad Lipou, číslo položky 56 (výpis)

        Dle ohlášky z 2.1.1902 č.114 nahání se potřební voda z potoka Kamenického jezem do mlýnského náhonu as 400 kroků dlouhého. Na počátku náhonu jsou dvě stavidla po 1 m šářky. Na kola vedou dva žlaby po 1 m šířka a 30 cm hloubky, každé se stavidlem.
        Výška vody měla býti stanovena v r.1861 normálem proti vodě na pravém břehu se nacházejícím. V r. 1863 mělo se odbývati jednání o zvýšení jezu. Odpadní stoka ústí 200 kroků pod mlýnem do potoka...
        Zvětšením míry užívání vody stavbou druhé Francisovy turbíny stanoveno bylo maximální množství 840 l/s, z toho množství je 580 l/s na dobu časově neomezenou a 260 l/s na 60 let od právoplatnosti vodoprávního výměru.

        Elektrárna: Technicky jde o přístavek mlýnské budovy situovaný v jejím severozápadním rohu s železobetonovou spodní stavbou pro umístění Francisových turbín. Pod prostorem bývalé pily se nachází systém náhonů k turbínám včetně jalového přepadu.

        Typturbína Francisova
        StavZaniklý
        Výrobce
        PopisNejdéle v roce 1925 bylo vodní dílo upraveno instalací turbíny, druhá turbína byla doplněna v roce 1944.
        1930: Počet a druh vodních motorů: 1 Francisova turbína
        hltnost 0,58 m3/s
        spád 2,4 m
        Normální výkon v ks: 14,5
        Typturbína Francisova
        StavZaniklý
        Výrobce
        PopisNejdéle v roce 1925 bylo vodní dílo upraveno instalací turbíny, druhá turbína byla doplněna v roce 1944.
        1930: Počet a druh vodních motorů: 1 Francisova turbína
        hltnost 0,58 m3/s
        spád 2,4 m
        Normální výkon v ks: 14,5
        Žádná položka není vyplněna
        Historické technologické prvky

        Prameny

        AutorDigiArchiv SOA v Třeboni
        NázevMatriky fary Nová Včelnice
        Rok vydání
        Místo vydání
        Další upřesnění
        Odkazhttps://digi.ceskearchivy.cz/DA?menu=0&doctree=1nrnj&id=5948
        Datum citace internetového zdroje21.5.2017
        AutorDigiArchiv SOA v Třeboni
        NázevMatriky fary Nová Včelnice
        Rok vydání
        Místo vydání
        Další upřesnění
        Odkazhttps://digi.ceskearchivy.cz/DA?menu=0&doctree=1nrnj&id=5948
        Datum citace internetového zdroje21.5.2017
        AutorMinisterstvo veřejných prací
        NázevSEZNAM A MAPA VODNÍCH DĚL REPUBLIKY ČESKOSLOVENSKÉ
        Rok vydání1932
        Místo vydáníPraha
        Další upřesněnísešit 12 (Tábor), s. 11
        AutorPetr Valeš, Jarmila Válková, Eva Prouzová
        NázevPutování kouzelnou Vysočinou - „Řeka Kamenice vypravuje...“,
        Rok vydání2008
        Místo vydáníBeroun
        Další upřesnění
        Odkaz
        Datum citace internetového zdroje

        Žádná položka není vyplněna

        Ikonografie

        Základní obrázky

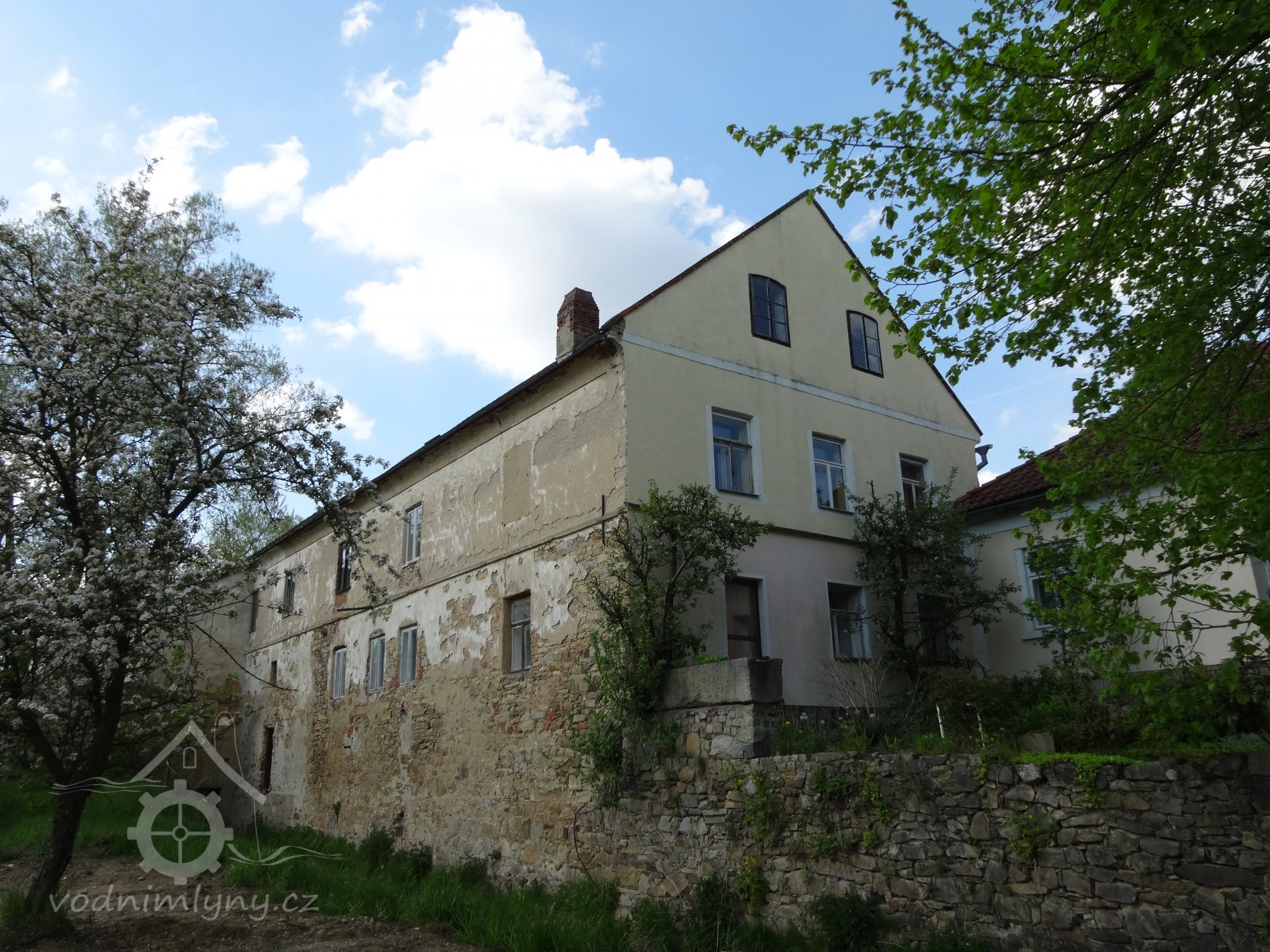

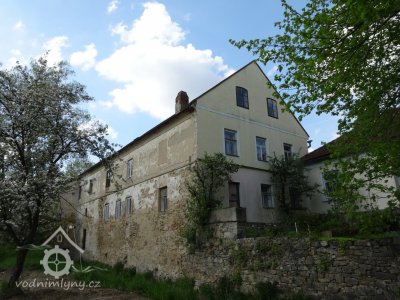

        Hlavní budova Fraňkova mlýna, pohled od jihu, v přední části obytné, vzadu mlýnice, 16.5.2017, © pepino

        Historické mapy

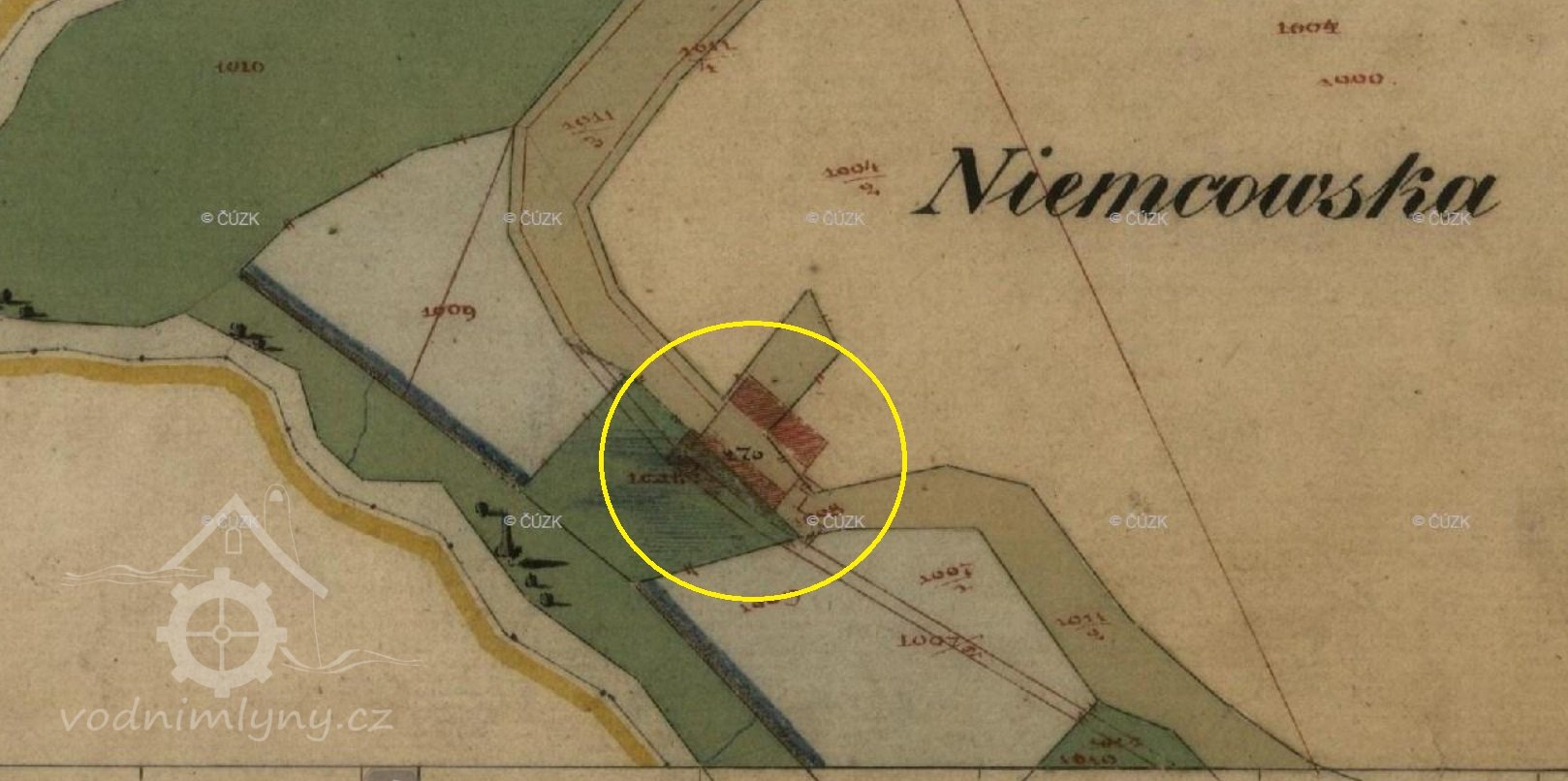

        Originální mapa stabilního katastru, výřez, 1877, © ags.cuzk/archiv

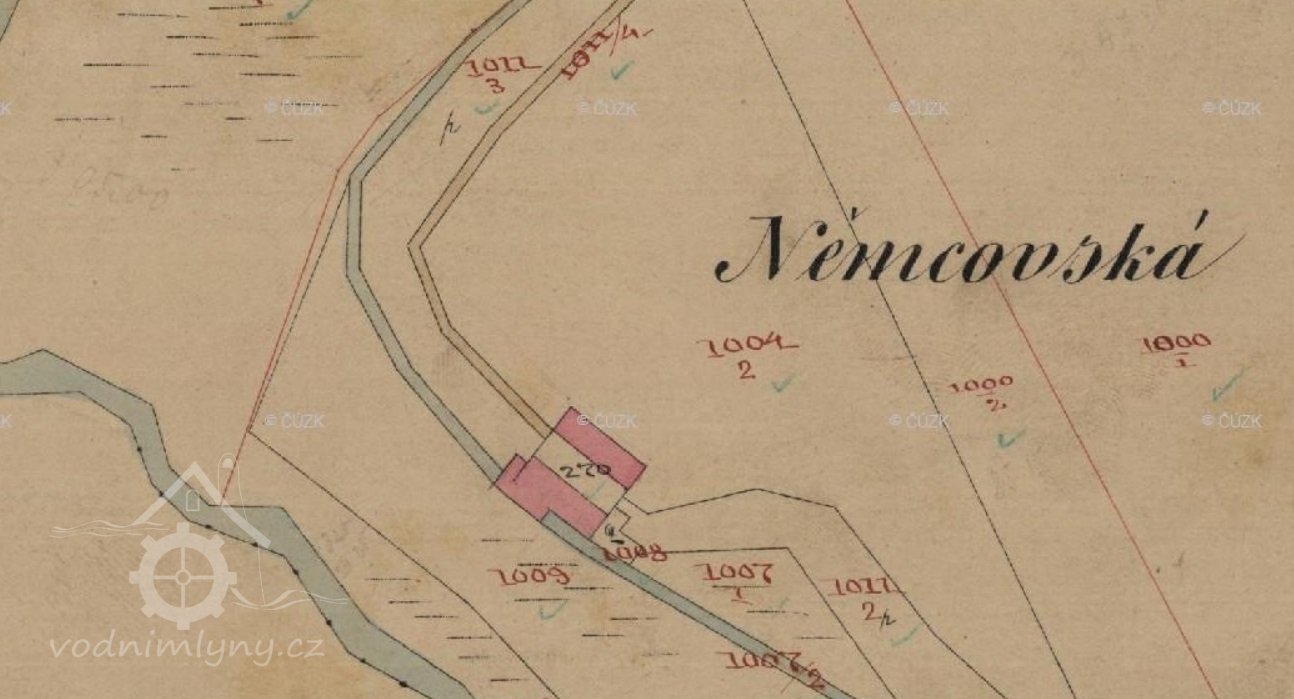

        Katastrální mapa evidenční, výřez, 1912, © ags.cuzk/archiv

        Současné fotografie - exteriér

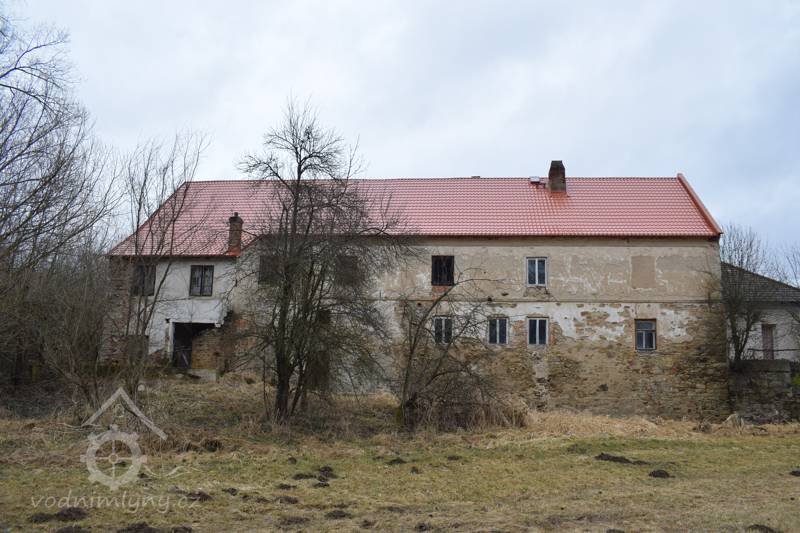

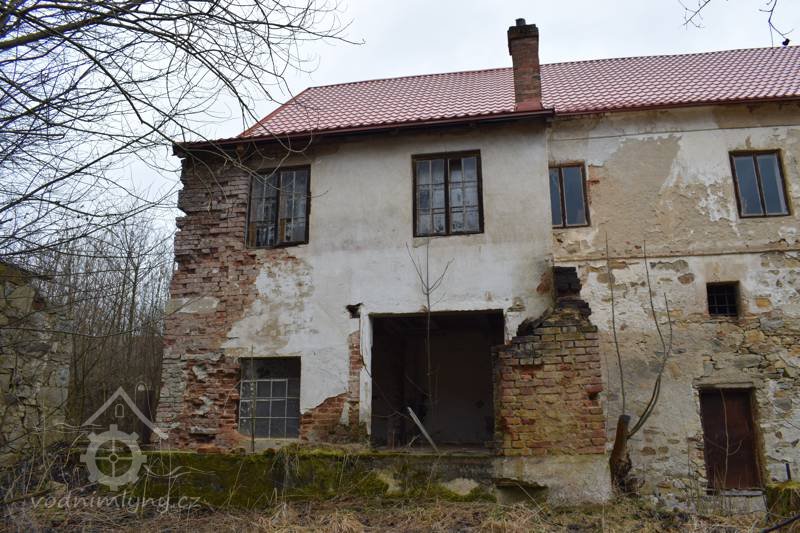

        Pohled od JZ., 03 2023, © Jiří Chmelenský
        Pohled od JZ., 03 2023, © Jiří Chmelenský

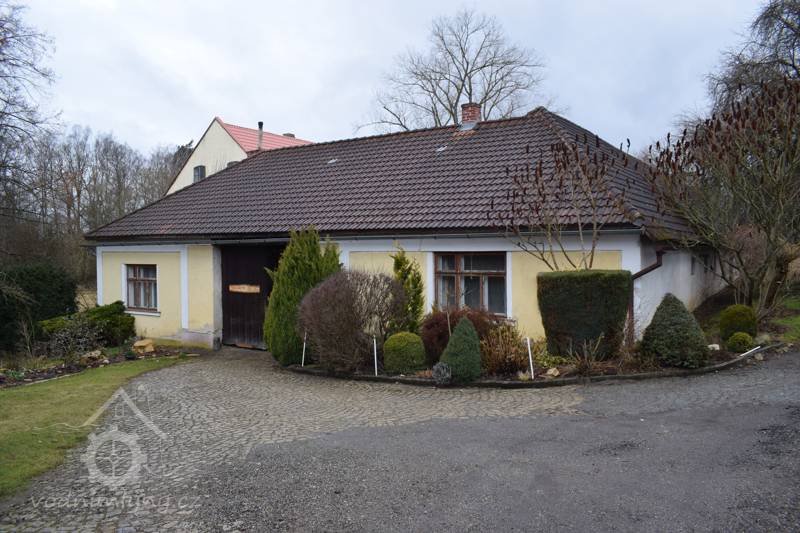

        Pohled od V., 03 2023, © Jiří Chmelenský

        Současné fotografie - exteriér - detaily stavebních prvků

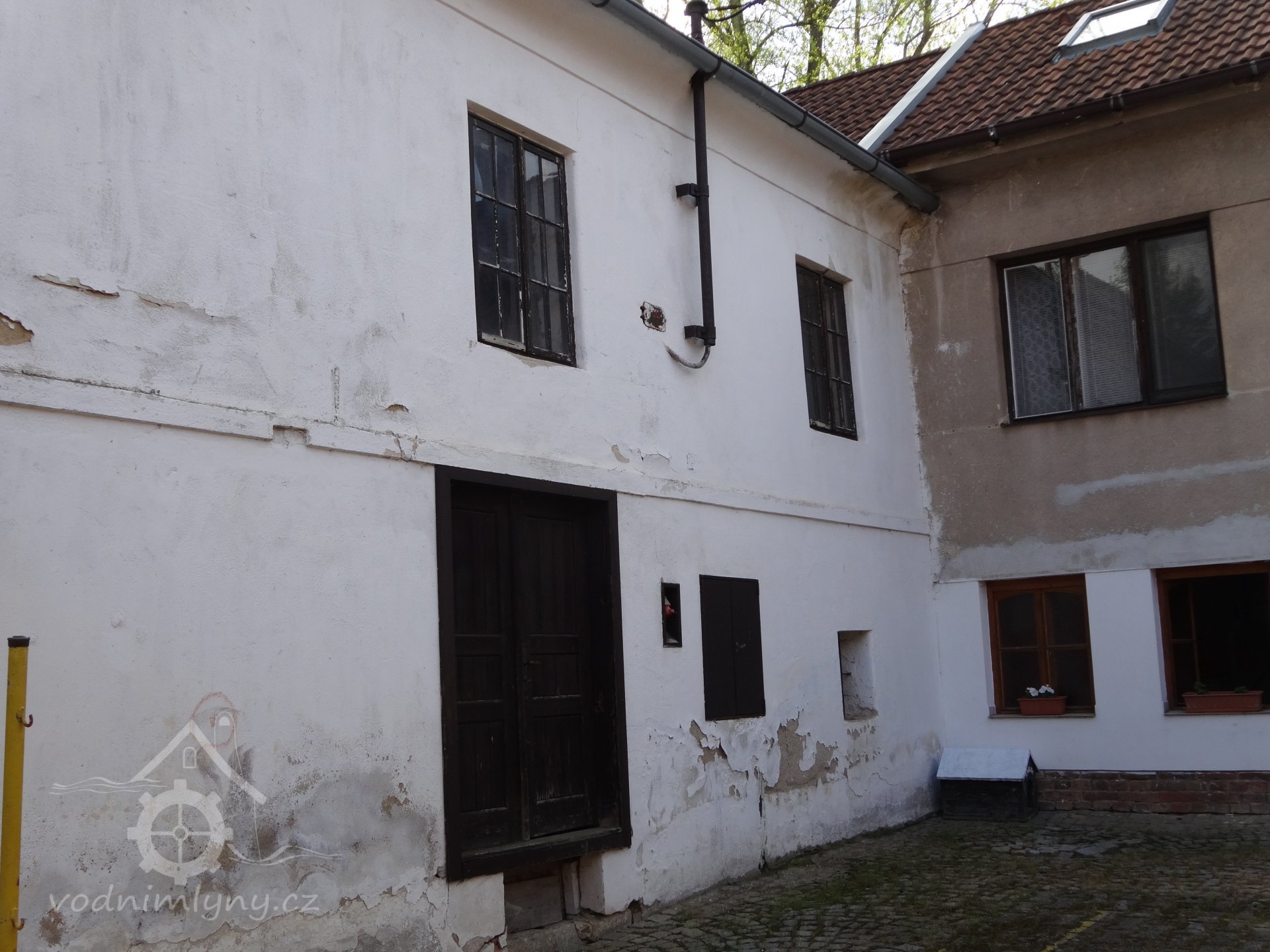

        Na levé straně snímku nad dveře do mlýnice, 16.5.2017, © pepino

        Současné fotografie - vodní dílo

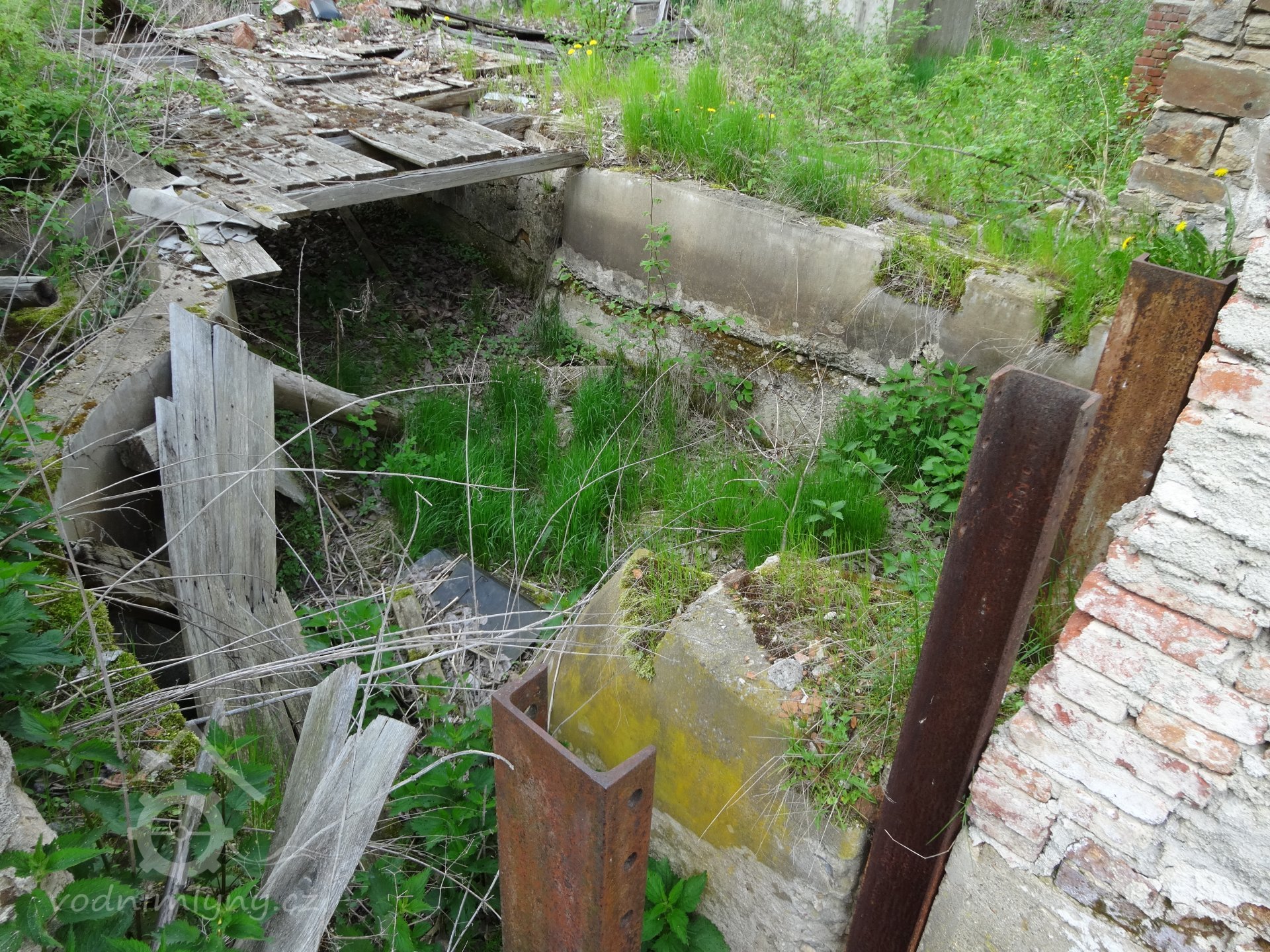

        Pohled do turbínové kašny, vpravo železné profily vedoucí stavidla pro turbíny, 16.5.2017, © pepino, (Prvky na obrázku: náhon)

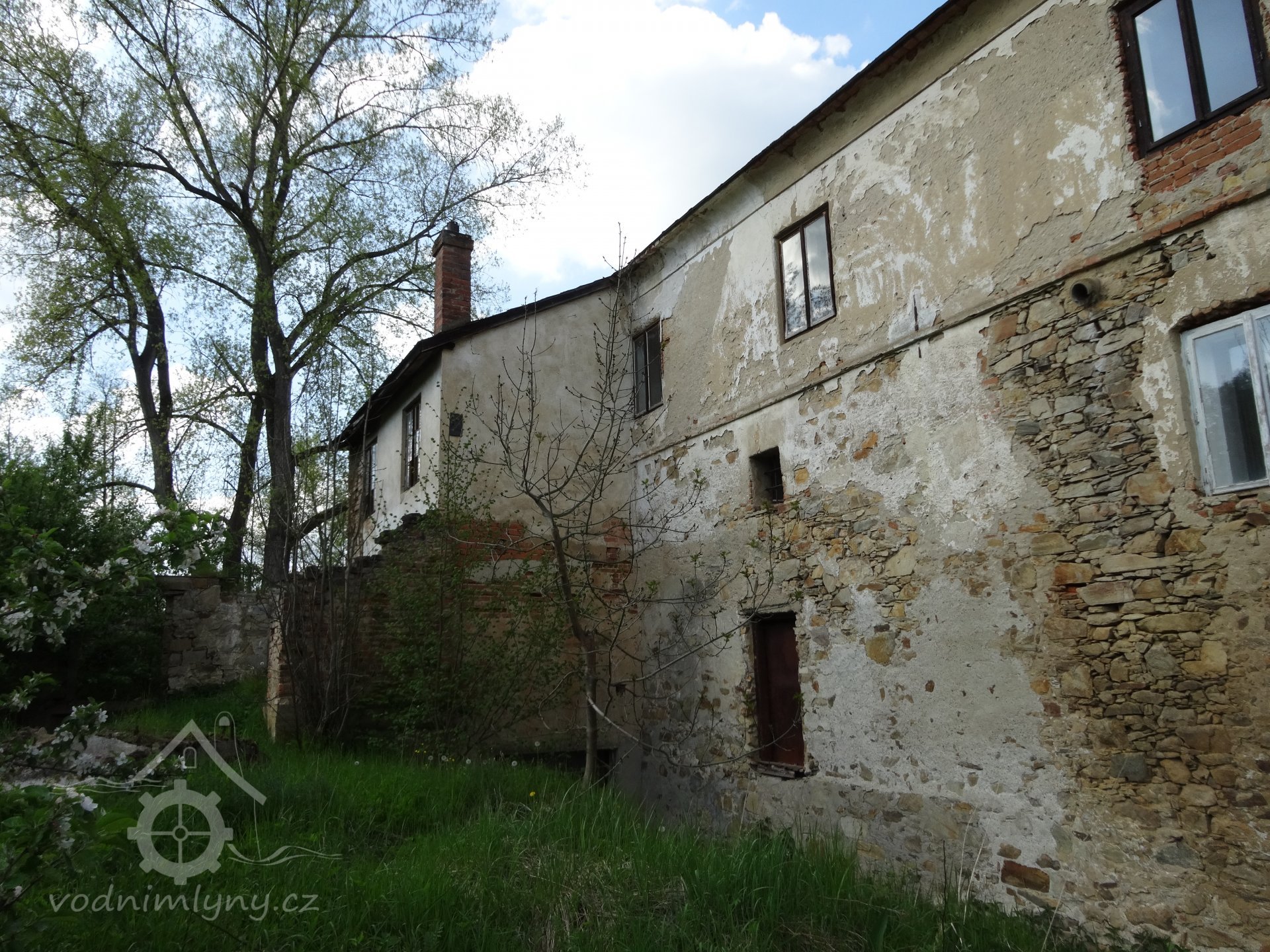

        Mlýnice jako zadní část budovy mlýna, dveře z mlýnice k odtokovému kanálu, turbínový domek pro první turbínu postaven až do výše střechy mlýna, přistavek pro druhou turbínu se již rozpadá, 16.5.2017, © pepino, (Prvky na obrázku: turbínový domek)

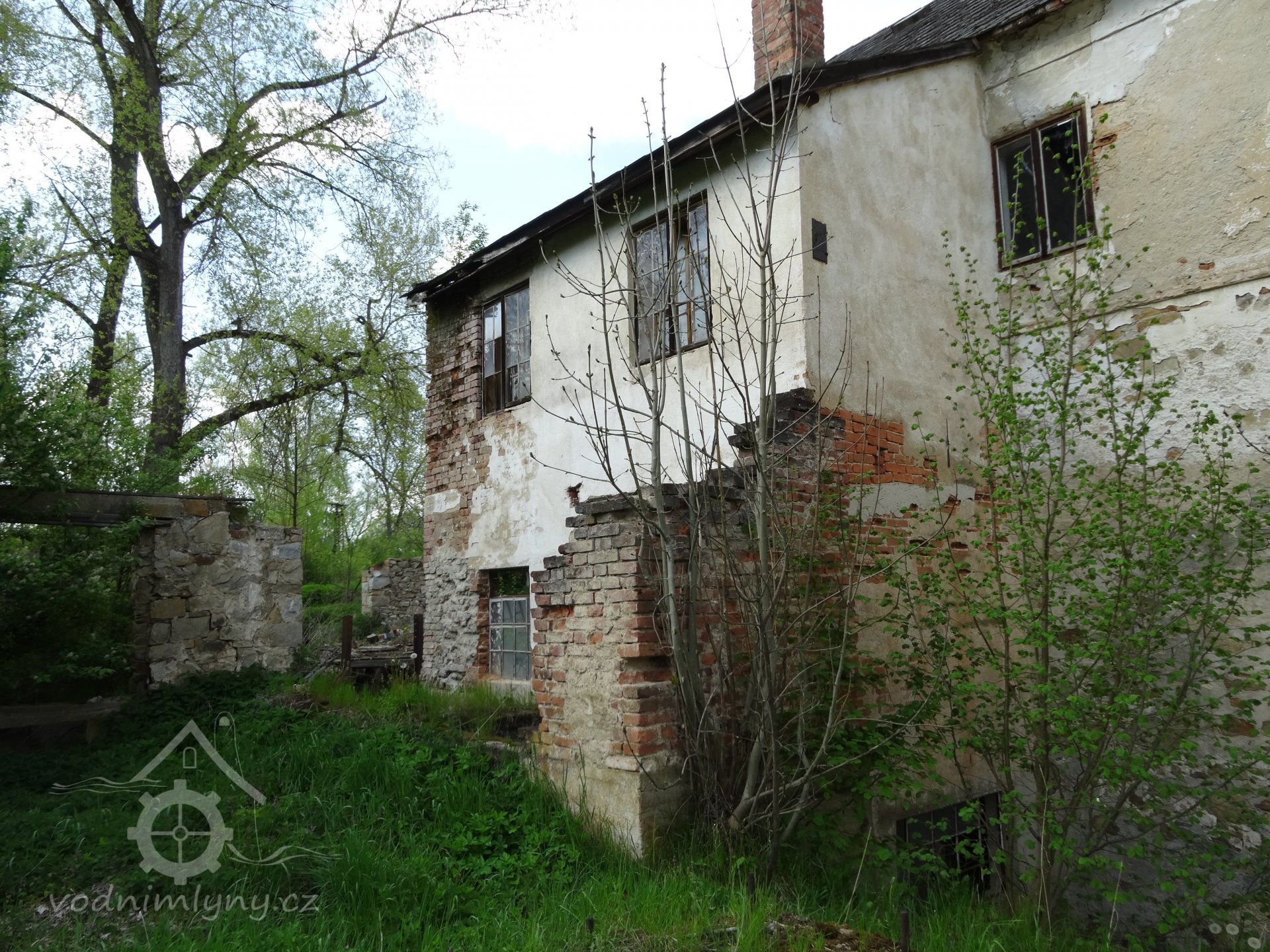

        Turbínový domek pro první turbínu byl přistaven k mlýnici nad lednicí, v čele okno nad odtokovým kanálem. Rozpadající se zdivo je zbytek přístavku nad druhou turbínou, železné profily vedly stavidla druhé turbíny. V levé části snímku byla jalová strouha., 16.5.2017, © pepino, (Prvky na obrázku: turbínový domek)

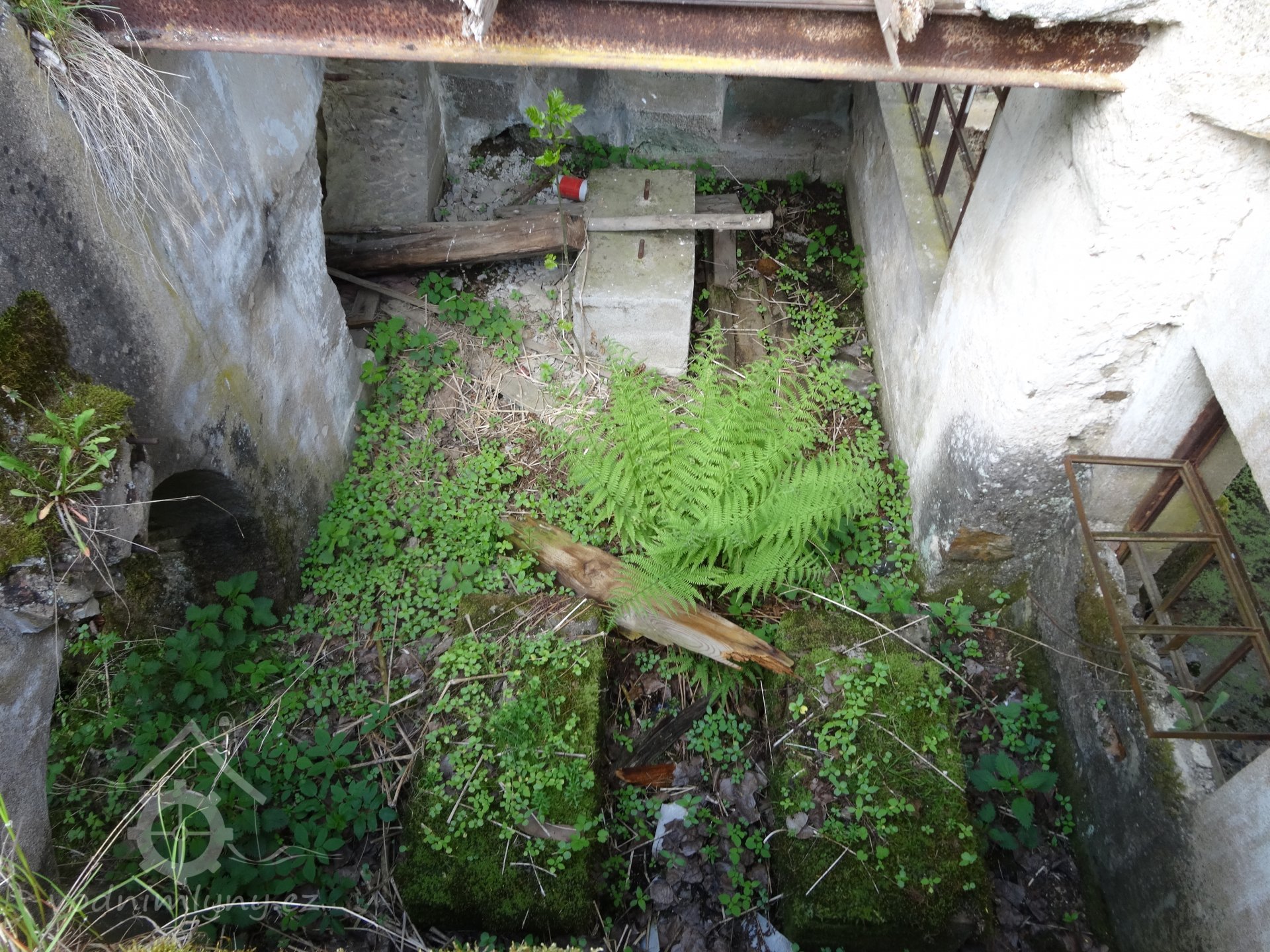

        Pohled do spodní části turbínového domku, kde byly instalovány turbíny., 16.5.2017, © pepino, (Prvky na obrázku: turbínový domek)

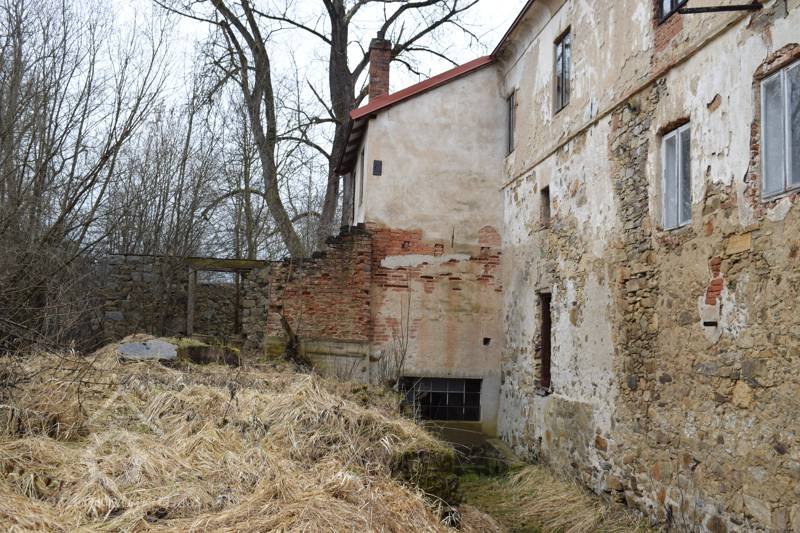

        Pohled od JV., 03 2023, © Jiří Chmelenský, (Prvky na obrázku: odtokový kanál)

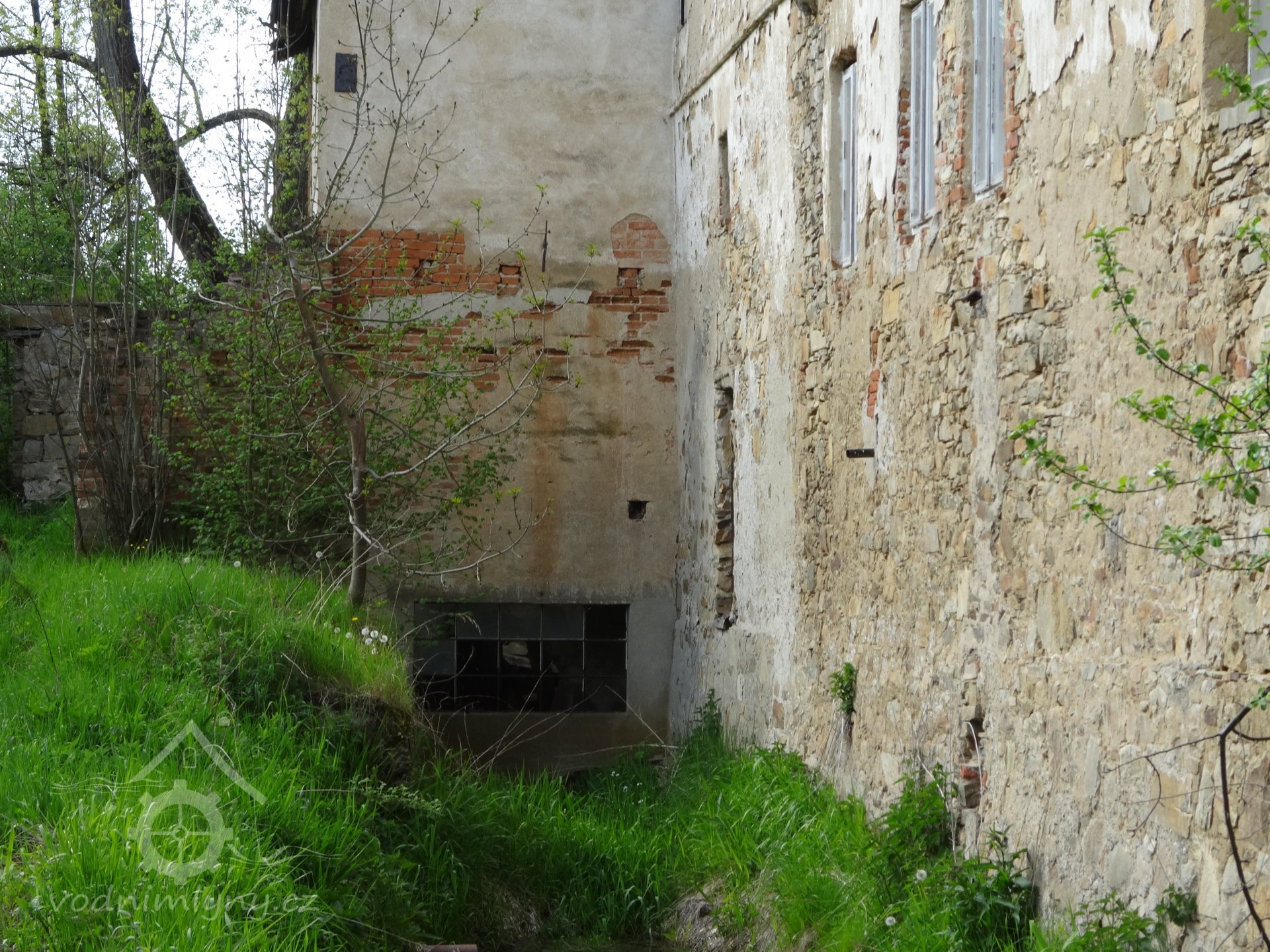

        Odtok vody od turbín kanálem okolo mlýna do řeky, 16.5.2017, © pepino, (Prvky na obrázku: odtokový kanál)

        Současné fotografie - předměty spojené s osobou mlynáře

        Dobový inzerát na prodej mlýna, 1877, © autor neznámý, (Prvky na obrázku: reklama, inzerát)
