Doubkův mlýn; vodní pila Peníkov; Pönigen Mühle

Doubkův mlýn; vodní pila Peníkov; Pönigen Mühle
19
24
Stoječín
378 81
Jindřichův Hradec
Stoječín
49° 3' 15.5'', 15° 18' 39.6''
Mlýn s vodním kolem
Jedná se o unikátní dřevostavbu pily s vodním pohonem z 19.století u Doubkova mlýna.
v obci
Peníkovský potok
21721/3-1802
veřejně přístupný

Obecná historie:

Doba vzniku pily a mlýna v Penikově není přesně známa. Spolehlivě se uvádí až letopočet 1865, do kterého je datováno současné vnitřní vybavení pily. Voda rybníka poháněla pilu a mlýn pravidelně až do doby po druhé světové války.50. léta přinesla konec provozu obou objektů. Mlýn se zastavil úplně, pila byla využívána příležitostně až do začátku 70. let. Zásadní změnu vyvolala přestavba mlýna na rekreační objekt.


Historie mlýna obsahuje událost z období:

1930 Jan Doubek, mlýn a pila

Příjmení mlynářů působících na mlýně:

Doubek

Historie mlýna také obsahuje:

1930 Jan Doubek

Mlýn je vyobrazen na:

Předměty spojené s osobou mlynáře a provozu:

    dochován bez větších přestaveb
    05 2012
      venkovský
      mlýn na potoku (50 - 1000 l/s)
      • historizující a architektura druhé pol. 19. století
      zděná
      přízemní
      Trojdílný mlýn s mlýnicí ve třetím dílu. (RUr)
      Objekt o čtyřech okenních osách v podélné boční fasádě a s hlavním vstupem ve štítovém průčelí z komunikace na rybniční hrázi, postaven nad náhonem je zakryt sedlovou střechou, osazenou šindelem.

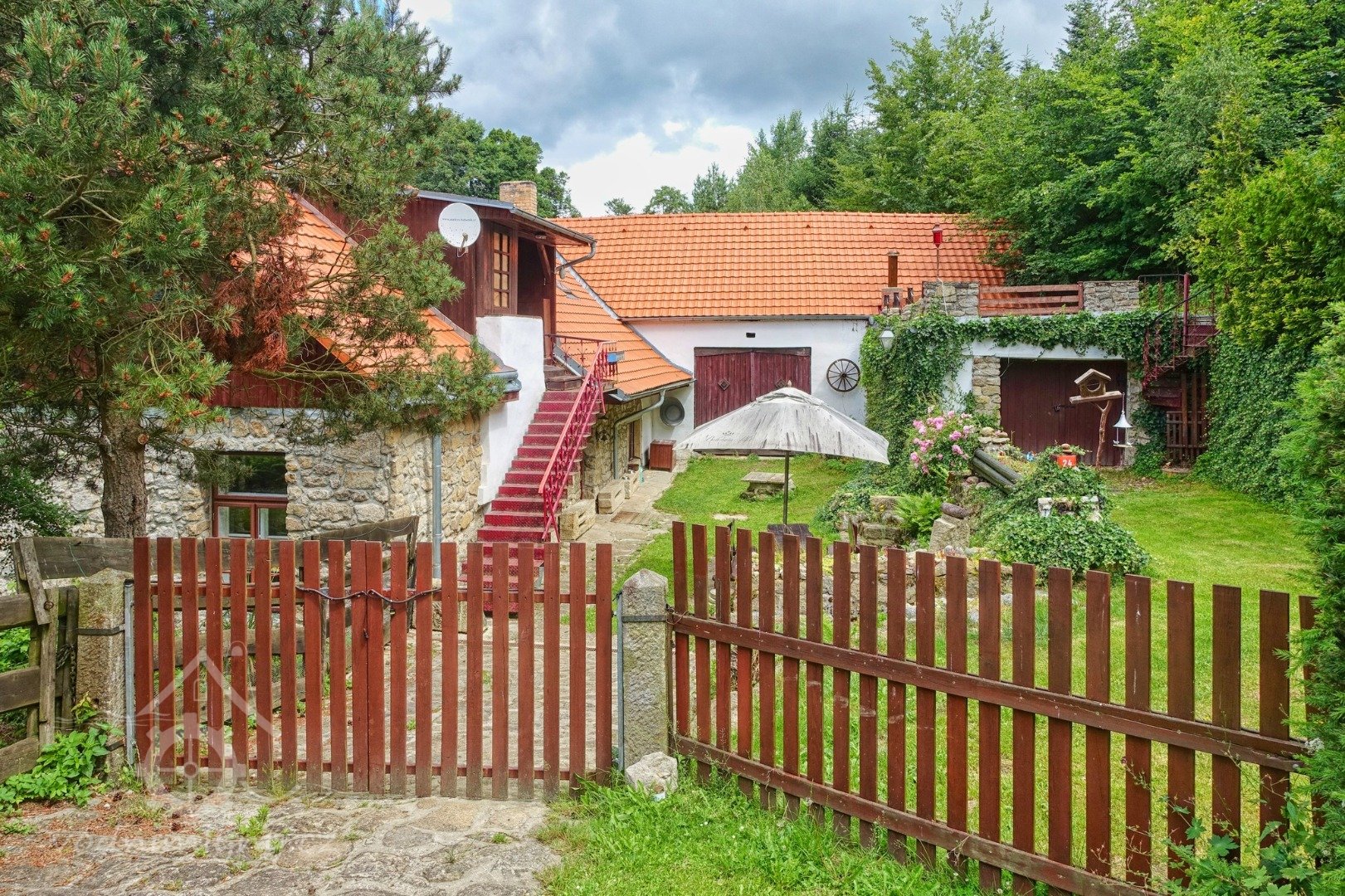

      Objekt o čtyřech okenních osách v podélné boční fasádě a s hlavním vstupem ve štítovém průčelí z komunikace na rybniční hrázi, postaven nad náhonem je zakryt sedlovou střechou, osazenou šindelem. Vznik pily a mlýna není zcela přesně dokladován. Datováno je pouze současné vybavení pily k roku 1865. Pila byla od počátku součástí areálu mlýna, pohon obou zařízení byl zajišťován z přepadu přiléhajícího rybníka. Mlýn i pila jsou umístěny pod jeho hrází. Provoz zařízení byl plynulý až do padesátých let 20. století. Mlýn byl odstaven a pily využívána do počátku sedmdesátých let pouze příležitostně. Zásadní změnu vyvolala přestavba mlýna na objekt pro rekreaci. Při úpravách zaniklo veškeré vnější i vnitřní vybavení mlýna včetně náhonu a kola a zrušením pochůzné lávky zaniklo i spojení mlýna s pilou. Tím došlo k fyzickému i funkčnímu rozdělení areálu. Objekt mlýna zůstává rekreačním objektem, pila byla prohlášena v roce 1963 nemovitou kulturní památkou. To ji pravděpodobně pomohlo uchránit před likvidací, avšak podstatného zájmu a následné obnovy se stavba dočkala až v letech 2001-2005.

      • prostup pro hřídel vodního kola

        ObjektKonstrukce/prvekRok smýcení
        pila na vodní pohonDráha omítačky1786 +
        pila na vodní pohonPodkladnice pod kolejí1886 +
        pila na vodní pohonPříčný trám u přístavby1780 +
        pila na vodní pohonSetrvačník1818 +
        pila na vodní pohonStojan rámovky1824 +
        pila na vodní pohonTrám nad rámovkou1828 +
        pila na vodní pohonTrámek přístavby1903 +
        • zcela bez technologie aj.
        Mlýnská technologie byla kompletně zlikvidována při přestavě mlýna na rekreační objekt v 60.letech 20.století.

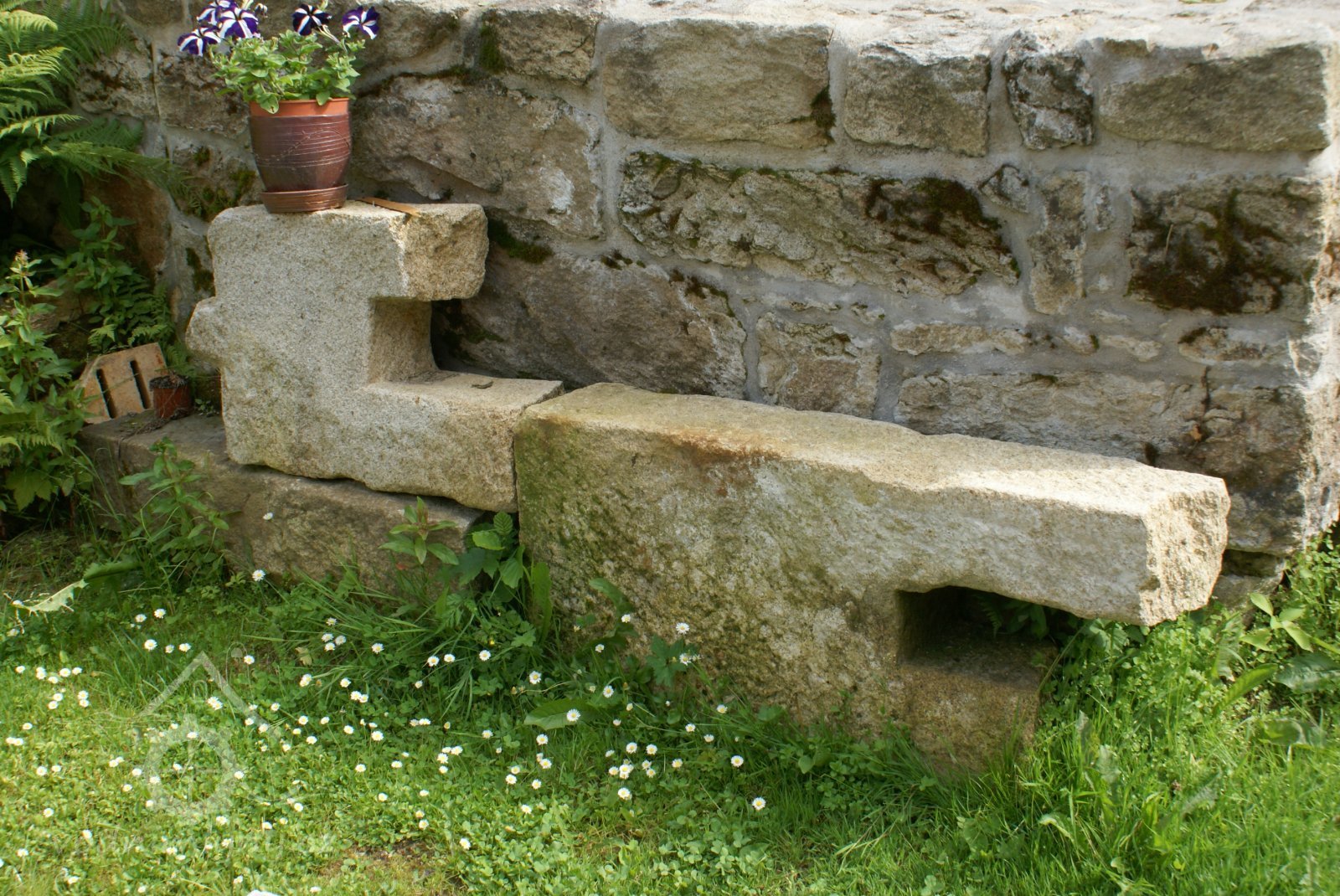

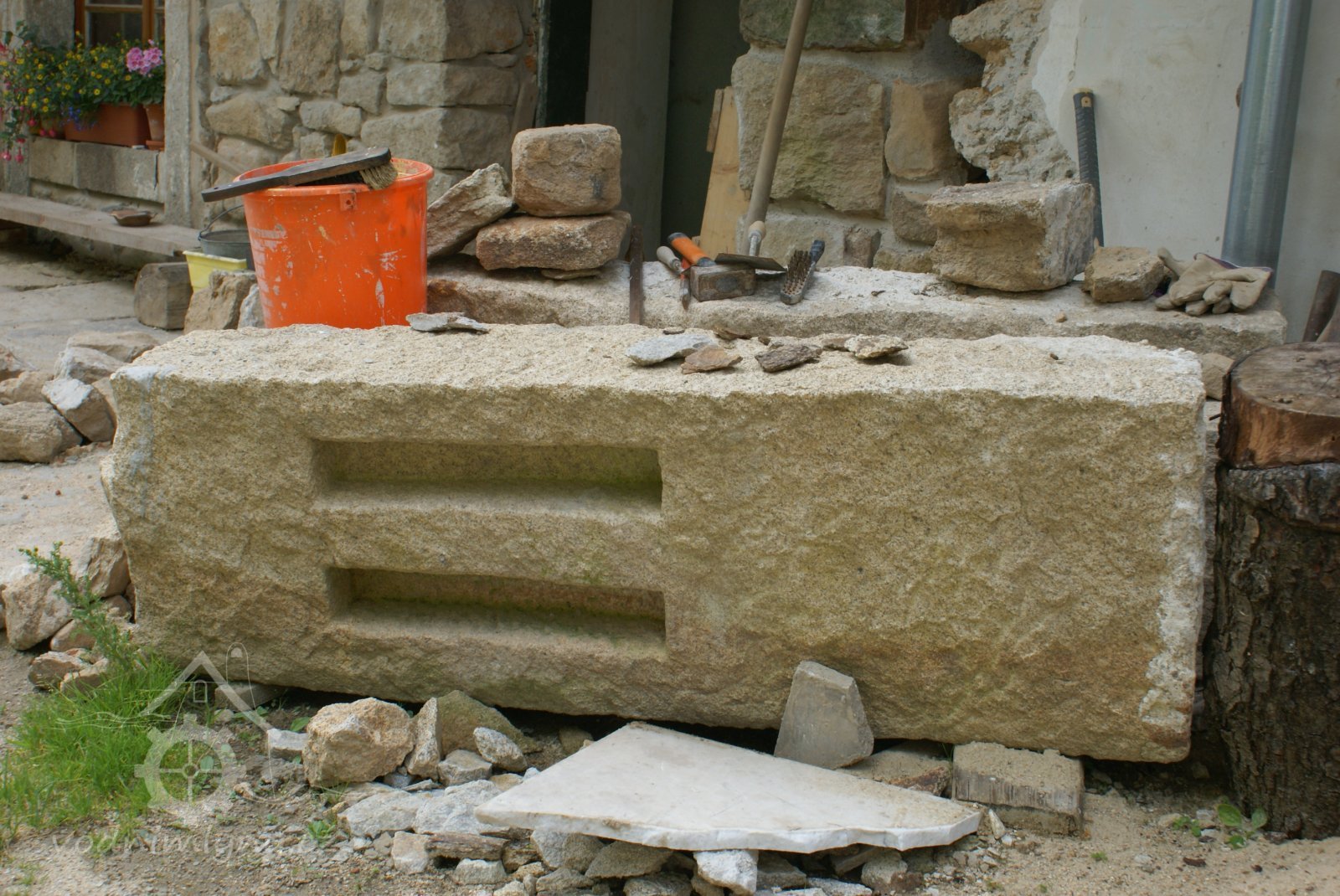

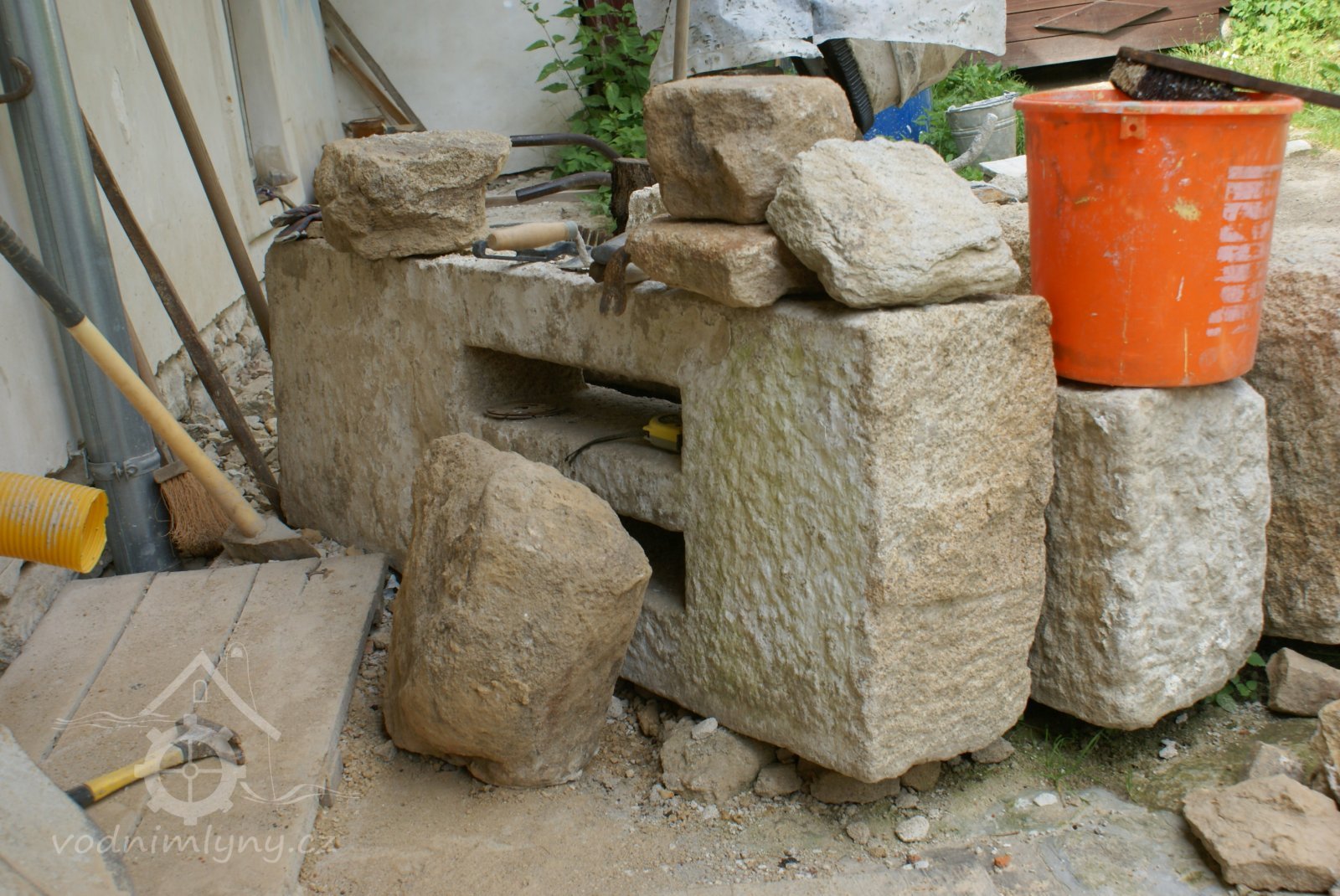

        Dochovalo se několik kamenných sloupů mlýnské hranice, ale jsou demontovány z mlýnice ven. (RUr)
        Žádná položka není vyplněna
        Dochovaný
        • pila

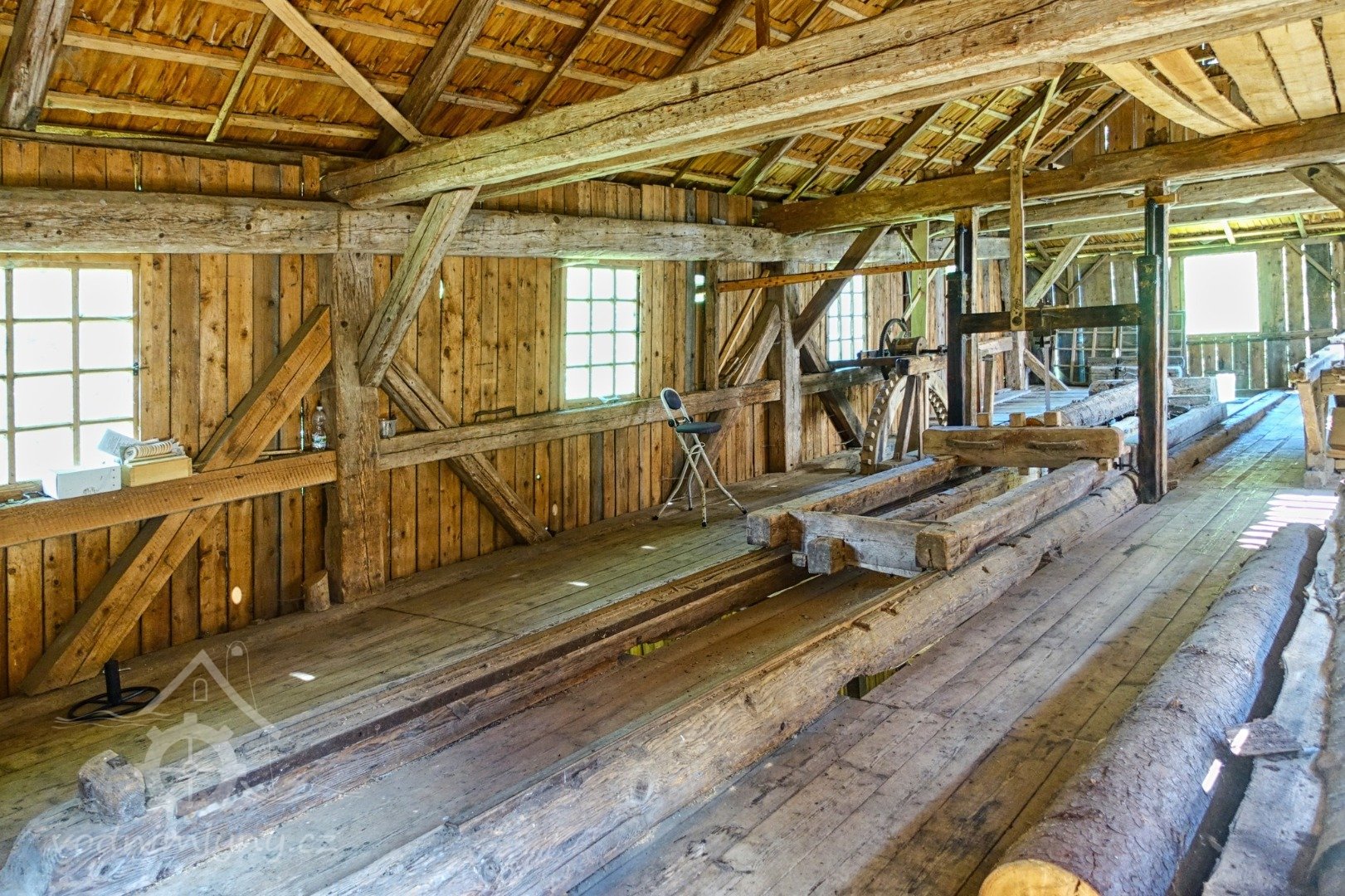

        Hlavním strojem je svislá rámová pila celodřevěné konstrukce. Výřezy se z cesty na hrázi rybníka nakulují vraty ve stěně budovy na vozík rámové pily. Na vozíku se výřez upevní a i s vozíkem prochází rámem pily. Jediný list pily odřízne jeden kus řeziva. Po dokončení řezu se vozík ručně nebo samočinně navrací do výchozí polohy. Kus řeziva se odebere, výřez uvolní, bočně posune o tloušťku následného kusu řeziva, znovu upne a v řezání lze pokračovat. Řezivo je ručně vynášeno vstupními vraty ven a připravováno na odvoz.
        Vedle rámové pily je pilnice vybavena kotoučovou pilou pro omítání řeziva – odřezávání jeho oblinek. Řezivo, které je třeba omítat, se po dořezání pokládá na vozík na stole omítací pily. První řez, nastavený polohou prkna na vozíku, slouží pouze k odříznutí jedné obliny, poloha druhého řezu po obrácení prkna se volí podle rozměrů řeziva. Pro snadné nastavení šířky a rovnoběžnosti řezů jsou na obou koncích vozíku vyznačeny míry. Omítnutá prkna se jednotlivě vynáší z pilnice ručně.

        rámová pila :
        - světlost rámu - 113 cm
        - zdvih - 44 cm
        - počet zdvihů - ~ 115 zd/min.
        (při 12 ot/min. vodního kola)
        - řezná rychlost - ~ 1,65 m/s
        - délka řeziva - do 5,1 m (7 stop)

        omítací pila :
        - jeden stabilní pilový kotouč
        - průměr kotouče 350 mm,
        - počet otáček - ~ 765 ot/min
        (při 12 ot/min. vodního kola)
        - řezná rychlost - 14 m/s

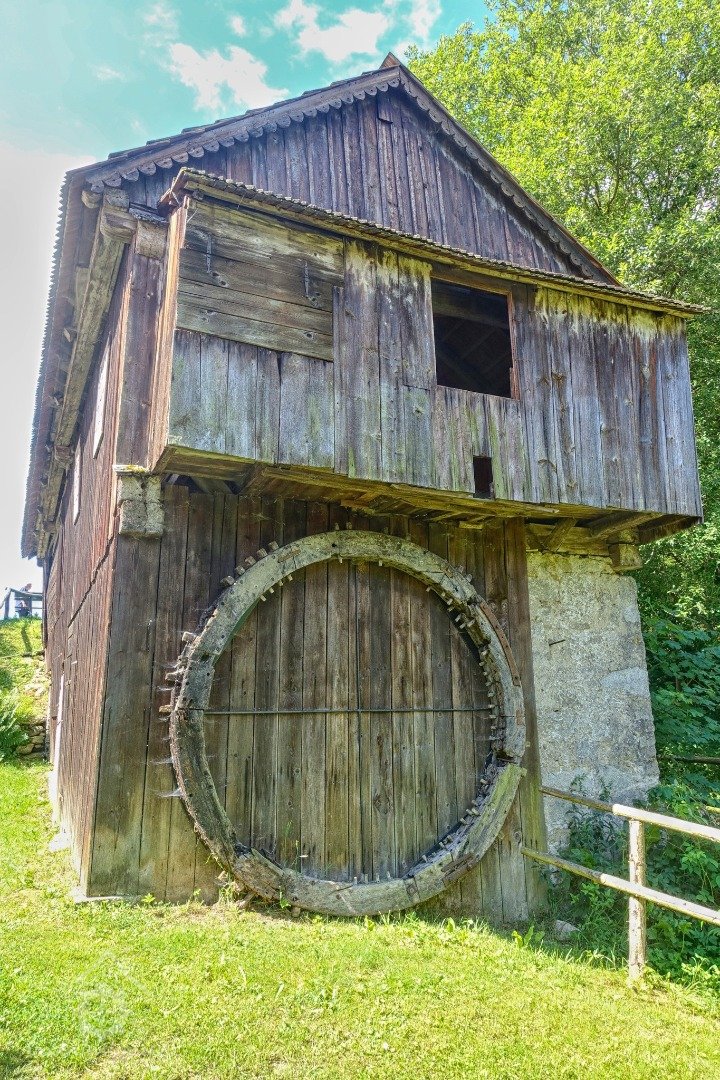

        Přízemní budova z první třetiny 19. století obdélníkového půdorysu, bedněná s trámovou konstrukcí. Přízemní část zděná, částečně zapuštěná do náběhu hráze rybníka.
        pila je zachycena již na mapě stabilního katastru z roku 1830
        1. třetina 19. století
        Stavba je jediným dochovaným exemplářem vodní pily i s původním zařízením. Památková ochrana se vztahuje zejména na historické konstrukce, dochované zařízení a architektonický výraz spojený s industriální funkcí stavby.

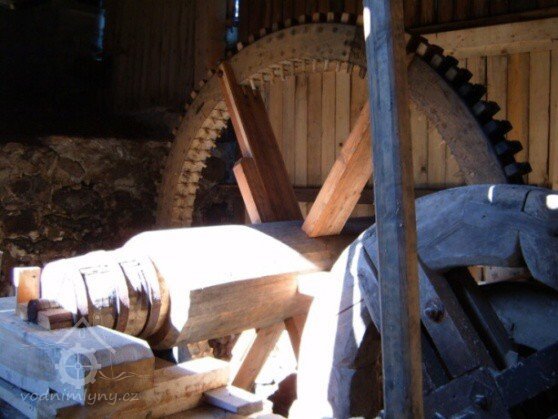

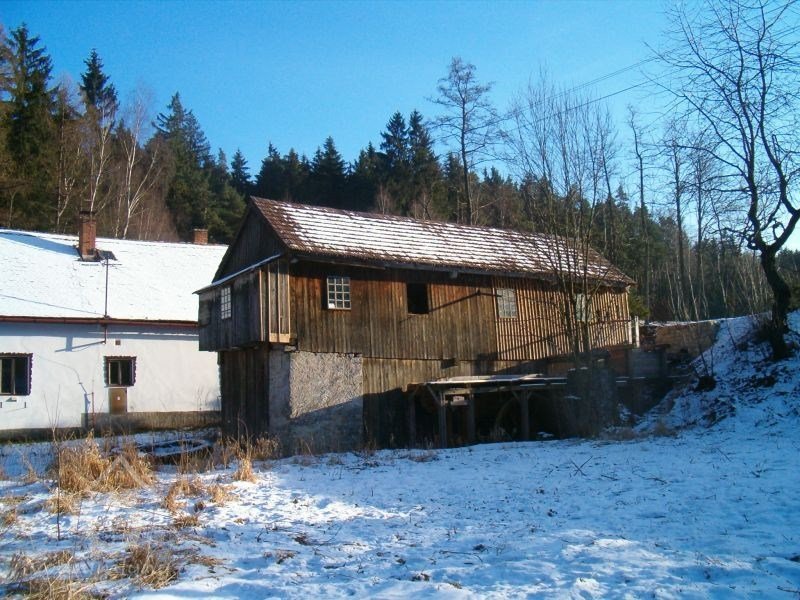

        Přízemní zděná obdélná budova s trámovou konstrukcí, zvenčí bedněnou; krytá sedlovou střechou (eternit). Má 4 okenní osy v podélném bočním průčelí, hlavní vstup je v štítovém průčelí od silnice, vedlejší po můstku přes lednici od mlýna. Uvnitř je zachováno kompletní zařízeni (katr, cirkulárka, hoblovací stolice) poháněné vodním kolem, umístěným pod pilou v lednici.
        1. polovina 19. století
        Mimořádně hodnotná technická památka se zachovaným kompletním vybavením
        v r. 1963: bednění pily poškozeno (uhnilá prkna, strouchnivělé trámy).
        • stavidlo
        • náhon
        • vantroky
        • rybník
        • odtokový kanál

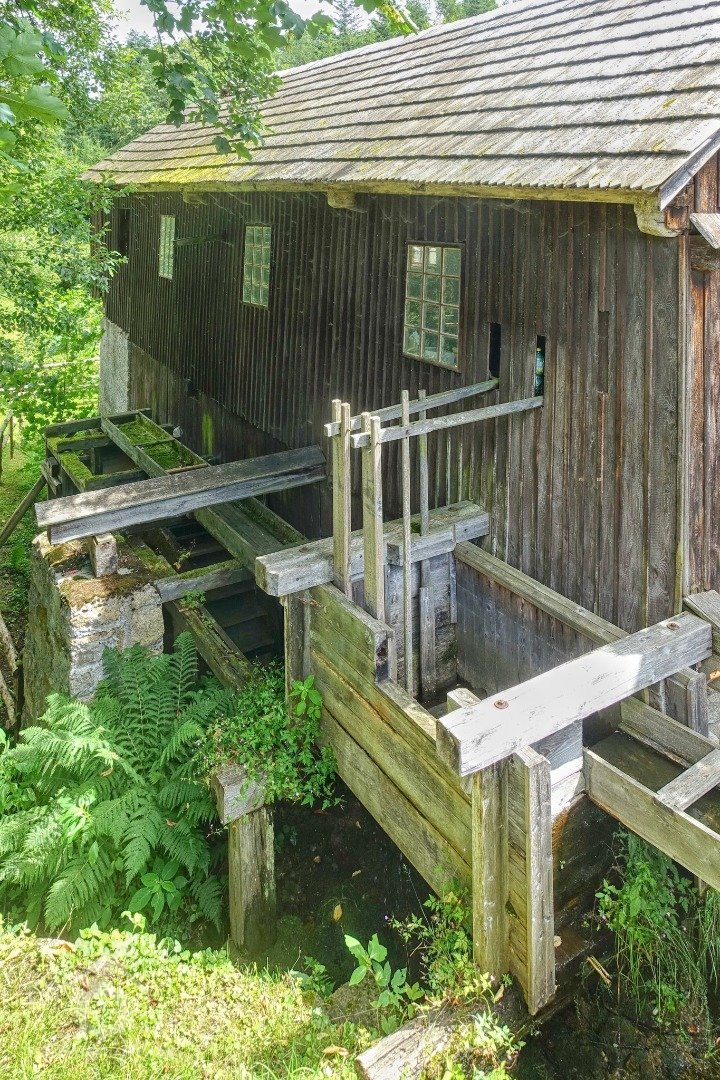

        Zdrojem vody pro pohon pilnice je náhon z rybníka, pod jehož hrází pila v Penikově stojí. Voda proudí vstupní částí náhonu a plní nátokovou skříň. Průtok přes kolo se ovládá pomocí táhla a ramene z pilnice.
        Náhon vede vodu na vodní kolo hlavního pohonu. Zpětný chod vozíku pohání pomocné vodní kolo na konci náhonu Voda je na něj ale vedena až po dokončení řezu samočinně se přepínající klapkou. Současně se tím vypíná chod pily.
        Typvodní kolo na vrchní vodu
        StavDochovaný
        VýrobceJosef Kudrna, Kunžak
        Popis1930: 2 kola na svrchní vodu, hltnost 2 x 0,1 m3/s, spád 4,55 HP a 4,15 HP, celk. výkon 8 HP

        vodní kolo hlavního chodu :
        - typ kola - korečník na horní vodu
        - průměr kola - 3 m
        - šířka kola - 80 cm
        - počet korečků - 30
        - počet otáček - asi 12 ot/min
        - výkon - asi 3,4 kW
        - průměr hřídele 50 cm

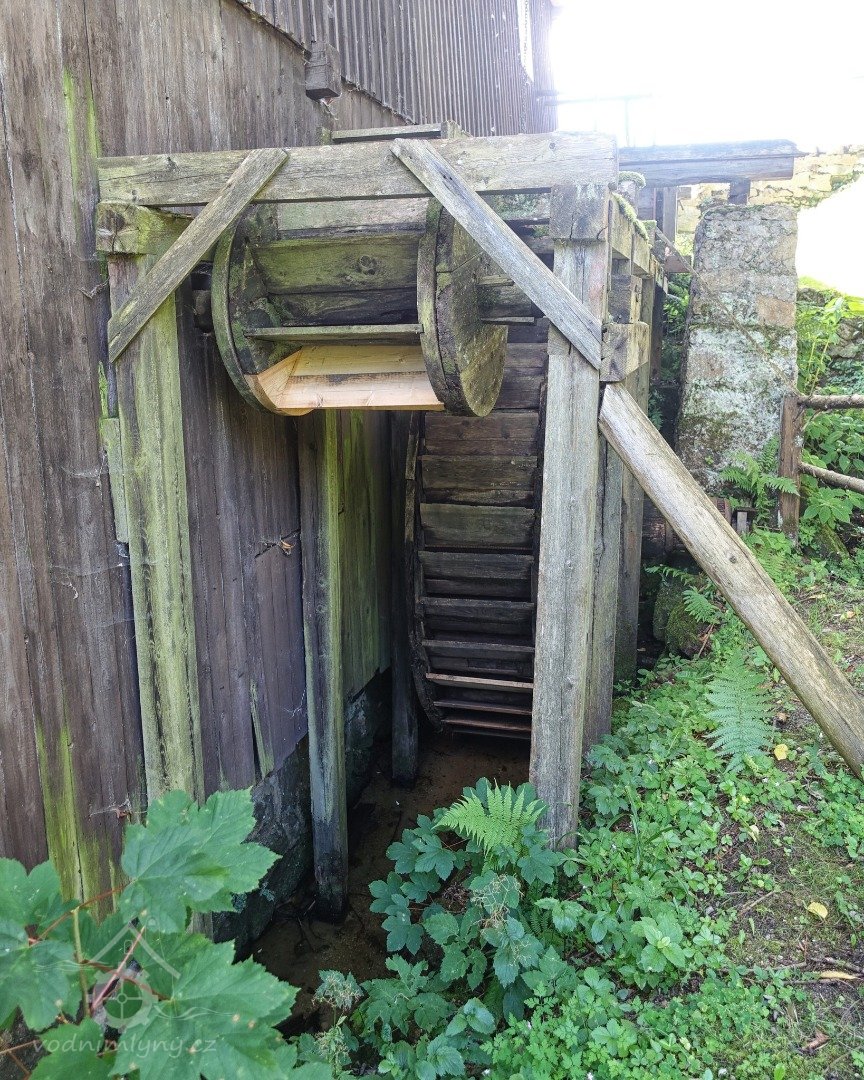

        vodní kolo zpětného chodu vozíku :
        - typ kola - tzv. belík, blízký korečníku na horní vodu
        - průměr kola - 80 cm
        - šířka kola - 50 cm
        - počet lopatek - 6
        - průměr hřídele 15 cm
        Typvodní kolo na vrchní vodu
        StavDochovaný
        VýrobceJosef Kudrna, Kunžak
        Popis1930: 2 kola na svrchní vodu, hltnost 2 x 0,1 m3/s, spád 4,55 HP a 4,15 HP, celk. výkon 8 HP

        vodní kolo hlavního chodu :
        - typ kola - korečník na horní vodu
        - průměr kola - 3 m
        - šířka kola - 80 cm
        - počet korečků - 30
        - počet otáček - asi 12 ot/min
        - výkon - asi 3,4 kW
        - průměr hřídele 50 cm


        vodní kolo zpětného chodu vozíku :
        - typ kola - tzv. belík, blízký korečníku na horní vodu
        - průměr kola - 80 cm
        - šířka kola - 50 cm
        - počet lopatek - 6
        - průměr hřídele 15 cm
        Žádná položka není vyplněna
        Historické technologické prvky
        AutorJanák, Karel - Rybníček, Michal
        NázevPila v Peníkově. Obnova technické kulturní památky. In: Sborník referátů ze semináře Vesnické techni
        Rok vydání2005
        Místo vydáníVysoké Mýto
        Další upřesnění
        Odkaz
        Datum citace internetového zdroje
        AutorJanák, Karel - Rybníček, Michal
        NázevPila v Peníkově. Obnova technické kulturní památky. In: Sborník referátů ze semináře Vesnické techni
        Rok vydání2005
        Místo vydáníVysoké Mýto
        Další upřesnění
        Odkaz
        Datum citace internetového zdroje
        AutorČechová, Jitka - Horáček, Jiří - Janák, Karel
        NázevDřevěná vodou poháněná pila v penikově, Vizualizace a animace pohybu vodní pily v penikově
        Rok vydání2013
        Místo vydáníBrno
        Další upřesněníTechnické muzeum v Brně
        Odkaz
        Datum citace internetového zdrojepublikace Dřevěné konstrukce T
        AutorJiří Horáček
        NázevVirtuální realita vodní pily Peníkov
        Rok vydání2015
        Místo vydáníBrno
        Další upřesněníwebová stránka kde je odkaz na stažení virtuální reality
        Odkazhttp://semacz.cz/node/135
        Datum citace internetového zdroje
        AutorJiří Horáček
        NázevPrezentace Vodní pila Peníkov
        Rok vydání2015
        Místo vydáníBrno
        Další upřesněníPrezentační video pila Peníkov
        Odkazyoutu.be/mC8NkxLFazg
        Datum citace internetového zdroje
        AutorMinisterstvo financí
        NázevSeznam a mapa vodních děl RČS
        Rok vydání1932
        Místo vydáníPraha
        Další upřesněnísešit 14 (Jihlava), s. 10
