Kdo byl ve mlýně, má mouku na čepici.
(bulharské přísloví)

Rohův mlýn

tisk doplnit kartu

Identifikační údaje

Kompletní ikonografie

Název mlýna

Rohův mlýn

Čp.

Bývalé čp.

Ulice

Lokalita (vesnice, město)

Chvojnov - Rybníček

PSČ

393 01

Okres

Pelhřimov

Katastrální území

Chvojnov

GPS

49° 28' 24.2'', 15° 18' 18.1''

Mapová značka

Mlýn bez funkčního vodního motoru

Stručný popis

Architektonicky velmi zajímavý komplex budov. Zajímavá roubená mlýnice nesla až na výjimky všechny své původní prvky. Ve mlýnici se nacházela unikátní řemeslně vyrobená savka na čištění krupice. Byla i s částí ostatního strojního zařízení převezena do mlynářského muzea ve mlýně Světce čp. 13. Původní mlýnice je již dnes zbořena a na jejím místě vystavěn objekt nový.

Poloha vůči obci

Velký Rybník u Humpolce

Vodní tok

Kopaninský potok

Číslo kulturní památky

Webové stránky

Přístupnost

nepřístupný

Historie

Historie mlýna obsahuje událost z období:

Novověk B – do zrušení poddanství (1620–1848)

1829 Mates Roch

Události

První písemná zmínka o existenci vodního díla
Vznik mlynářské živnosti

Hospodářský typ mlýna

Poddanský

Novověk C – od zrušení poddanství (1848–1913)

V roce 1902 jsou v archivech zapsaní jako držitelé mlýna Josef a Anna Rohovi.

První republika (1919–1938)

V roce 1930 vlastní mlýn Jan Pavlíček.

Příjmení mlynářů působících na mlýně:

Roch
Pavlíček
Roh

Historie mlýna také obsahuje:

Držitelé mlýna v chronologickém sledu

1829 Mates Roch

Thomas Roch, Mathias Roch, Matěj Roch,

1902 - Josef a Anna Rohovi

1930 - Jan Pavlíček

1939 - Anežka Pavlíčková (RR)

Přepis z literatury, vyprávění pamětníků apod.
Zobrazit více

František Pleva: VRCHOVINA NEZNÁMÁ

Rohův mlýn (Výpis)
Mlýn čp.11 leží v romantickém údolíčku u osady Rybníček nedaleko Útěchoviček. Poblíž leží největší vrcholek okolí Černý vrch (614 m).
Vodu na dřevěné vodní kolo dodával Kamenický potok, který tudy protéká a stahuje vodu z močálovitých luk z obvodu osady Rybníčku. Nad mlýnem tekl potok do nádrže, odtud potom vytékala voda dřevěnou troubou položenou v hrázi do mlýnské strouhy. Nádrž sloužila také k chovu ryb, převážně kaprů. Mlýn měl dvě dvouvěncová dřevěná vodní kola na vrchní vodu postavená za sebou. Horní kolo o průměru pět metrů a šíři 55 cm hnalo jedno mlýnské české složení, dolní o průměru tři metry a šířce 55 cm hnalo dvě jednoduché stoupy. V roce 1902 bylo mlynáři povoleno hnát vodní silou mlýna i hospodářskou mlátičku z transmise pohánějící stoupy. Vodní kola byla odstraněna v roce 1925 a nahrazena Francisovou turbínou. Voda se na ni přiváděla z náhonu dvanáct metrů dlouhým poutrubím. Mlýn vlastnil od nepaměti rod Rohů. Po něm také má mlýn doposud své jméno. V roce 1902 se tady uvádí majitel Josef Roh s manželkou Annou. Od nich mlýn zakoupil Jan Pavlíček. Po jeho smrti získal mlýn jeho syn Josef. V té době byl ještě mladý, a tak mlýn musela vést jeho matka. V letních měsících, když potok vyschl, nebo za velkých mrazů, nemohl mlynář mlít. Pořídil si proto motor na naftu a později za války na dřevoplyn, při malé vodě jím poháněl mlecí zařízení. Mlelo se tady převážně pro místní a malé okolí, i když přístup ke mlýnu nebyl dobrý. Poslední mlynář, pan Josef Pavlíček proto přestal již před druhou světovou válkou ve mlýně mlít a používal ho pro hospodaření.
Celý mlýn lze řadit mezi lidovou architekturu na Pelhřimovsku. Dvoupodlažní mlýnice má zachovalé fragmenty roubené zástavby z druhé poloviny 18. století až počátku století 19. s hodnotnými detaily. Roubení je z hraněných trámů s vazbou na rybinu. Na severní straně dvora stojí stodola se sedlovou střechou, kde přepážky oddělující mlat, jsou také dosud roubené. Ostatní zástavba pochází z konce 19. a počátku 20. století. Zachovalo se tady dodnes částečně i mlecí zařízení.
Současný majitel se snaží dostat mlýn do původní podoby, i když se tady nikdy mlít obilí již nebude. Budova mlýna v současnosti slouží k rodinné rekreaci

Skrýt

Přepis z pramenů: inventář, nájemní či kupní smlouva, výpisy z matrik aj.

Držitelé mlýna - výpis z matrik

Matěj Roch a Alžběta , rodem Pavlíček z Chvojnova , oddáni 22.5.1668
Matouš Roch , křest 28.7.1671 a Dorotha , rodem Rychecký , oddáni 23.11.1693 ve Chvojnově
Jan Roch * 1698 - 1.8.1788 a Marianna , rodem Nemojovský
Thomas Roch *1735 - 14.2.1809 a Rozyna *1738 - 10.2.1809
Thomas Roch * 1765 - 1.3.1837 a Alžběta * 1763 - 30.1.1843 , rodem Matějka z Nemojova
Mathias Roch * 17.2.1788 - 8.1.1848 a Rosina *1799 - 3.3.1849 , rodem Dub z Onšovic
Matěj Roch *22.4.1822 - 5.12.1904 , písmeno c škrtnuto v matrikách a Marie *10.4.1824 - 12.3.1882 , rodem Světnička ze Žirova 25
Josef Roh *4.7.1850 - 9.1.1920 a Marie *24.4.1859 - 26.4.1918 , rodem Prokop z Hodějovic 12
Jan Pavlíček z Chvojnova 3 , *1881 - 28.7.1932 a Anežka *3.9.1881 - 3.11.1948 rodem Roh z Rohovýho mlýna 11 , oddáni 30.10.1906 ve Chvojnově

Mlýn je vyobrazen na:

I. vojenské mapování – josefské (1764–68)

II. vojenské mapování – Františkovo (1836–52)

III. vojenské mapování – Františko-josefské (1876–78 – Morava a Slezsko, 1877–80 – Čechy)

Císařský povinný otisk (1824–43)

Indikační skica (1824–43 a 1869–1881)

Mapa Pozemkového katastru (1923–1956)

Letecké snímkování (1936 - 1963)

Předměty spojené s osobou mlynáře a provozu:

Architektura

Stav nemovitosti

částečně adaptován

Stav nemovitosti k datu

05 2012

Dochováno

Typologie podle urbanistického prostředí

venkovský

Charakter mlýna podle síly vodního toku

mlýn na potoku (50 - 1000 l/s)

Dispoziční typ mlýna

mlýnice a dům samostatné budovy

Stavební etapy

Dominantní stavební konstrukce

roubená

Podlažnost

jednopatrový

Dispozice, slohové zařazení – popis

Mlýnice nesla všechny své původní roubené prvky, typické pro danou oblast. Zajímavé byly i velmi přesně sesazené trámy roubené stavby, které nebyly zevnitř omítnuty ani po modernizaci na válcový mlýn. Mezery mezi trámy byly tak těsné, že nebylo potřeba spáry vymazat.

Historické stavební prvky – exteriér

skládaný bedněný štít
plastická omítková výzdoba fasád a štítů
kamenické prvky barokní a mladší
dveře
okno

Historické stavební prvky – interiér

tesařsky zdobené podpůrné sloupy
trámový strop
krov
dveře

Technologické vybavení

Stav mlýnské technologie

existující torzo uměleckého složení

Stav mlýnské technologie – popis

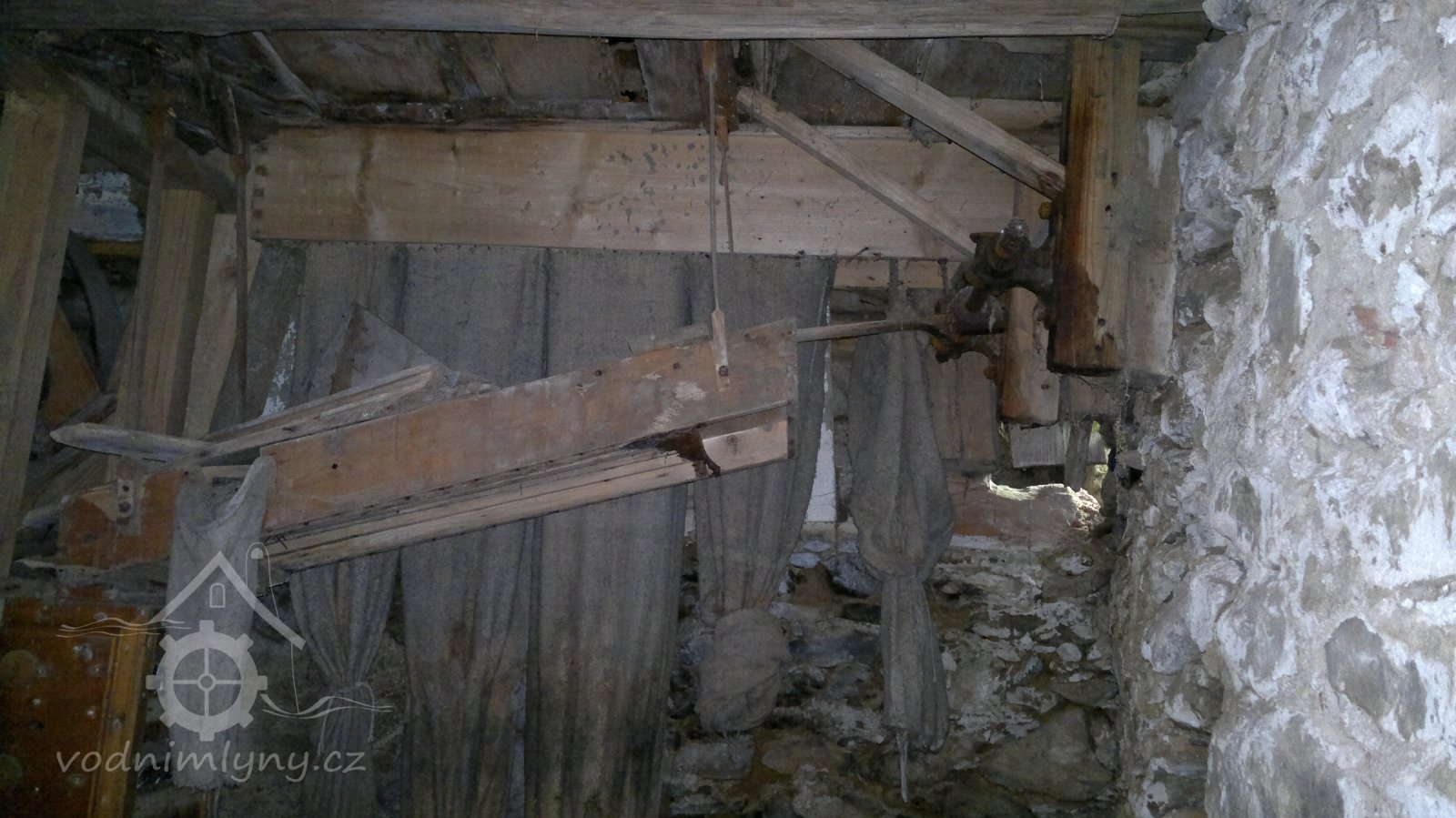

Francisova turbina roztáčela v podkolí transmisi u stropu podlahy, jenž je uchycena na věšácích s kluznými ložisky.Vedle v přístavku pracoval v případě potřeby i pomocný motor, dále motor elektrický a dynamo. V podkolí se nachází část mlýnské hranice a zajímavé je, že i přes modernizaci na turbinu se zde zachovala předlohová transmise s pastorkem po původním převodu od vodního kola. Dřevěné paleční kolo dosahovalo diametru kolem 4 metrů. Dále zde je aspiratér na čistění zrna, žejbro a filtr. Na první podlaze pak stojí stará mlecí stolice s rýhovanými válci a litinnou skříní fa. Prokop z Pardubic. Vedle je periodická loupačka fa. Kašpar. Dále zde bylo žejbro a velký moučný hranolový vysévač. Velkým unikátem byla malá tříkrupičná savka na čistění krupice řemeslně zhotovená. Pod střechou pak nacházel se koukolník, hranolový předvysévač se šnekovým dopravníkem, zásobníky a malá transmise. 3 kapsové dopravníky procházely patry. Dříve zde pracovala dvě kamenná mlecí složení. Původní mlýnice se strojním zařízením je v současné době stržena a majitel staví na tomto místě objekt nový. Savka a další strojní zařízení bylo zachráněno do mlýna Světce čp. 13 (okr. Jindřich. Hradec), kde je možno po domluvě zhlédnout z hlediska expozice. Ostatní část strojního zařízení zde majitel ponechal a poslouží jako výzdoba a připomínka mlýna v novém objektu.

Technologické vybavení

VýrobceJos. Prokop a synové, Pardubice (a názvy firmy následující)

VýrobceLeopold Kašpar, Velké Senice u Olomouce

Stopy po neexistující mlýnské technologii

palečný převod, turbina, pomocný motor, mlecí kameny, moučnice, stoupa

Doplňkové a další provozy

Zaniklý

pohon zemědělských strojů

Doplňkové a další provozy – popis

Od transmise mlýna poháněny zemědělské stroje ve stodole malou transmisí spojenou dlouhým lanovým převodem. Déle zde pracovalo dynamo na výrobu elektrické energie.

Cesta vody ke mlýnu

stavidlo
náhon
akumulační nádržka
lednice

Popis cesty vody ke mlýnu

Od malého jezu struhou do rybníka, odkud pak přes stavidlo kratším náhonem do betonového segmentu se stavidlem a česlicemi, dále tlakovým přivaděčem na turbinu umístěnou v lednici. Odtok od turbiny podél stěny mlýna, na svém konci se stáčí v úhlu 90 stupňů a prochází krytým odtokem pod mlýnem, nakonec otevřenou struhou za mlýnem zpět do potoka.

Vodní motory

Typturbína Francisova

StavZaniklý

Výrobce

PopisFrancisova turbina, pravděpodobně spirální,
V roce 1930 pohání mlýn Francisova turbína s průtokem 0.09 m3/s, spádem 5.8 m o výkonu 5.5 HP.

Typturbína Francisova

StavZaniklý

Výrobce

PopisFrancisova turbina, pravděpodobně spirální,
V roce 1930 pohání mlýn Francisova turbína s průtokem 0.09 m3/s, spádem 5.8 m o výkonu 5.5 HP.

Typvodní kolo na vrchní vodu

StavZaniklý

Popis

Pomocné motory a generátory

Typelektrický motor

StavZaniklý

Výrobce

Popiselektrický, jiný (plynosací? benzinový? naftový?)

Typelektrický motor

StavZaniklý

Výrobce

Popiselektrický, jiný (plynosací? benzinový? naftový?)

Historické technologické prvky

transmise, řemenice, převody

mlýnská hranice

násypný koš

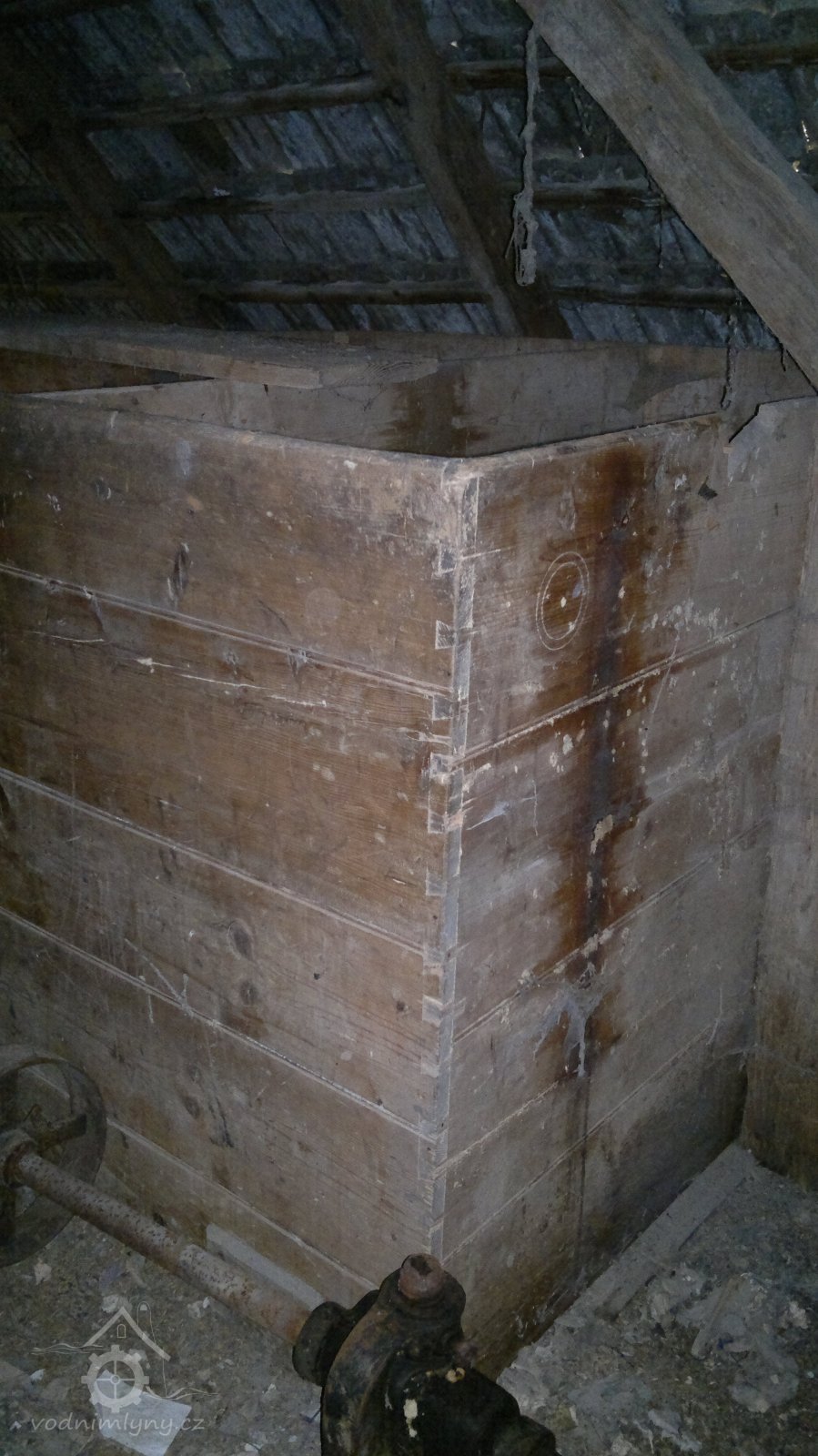

moučná truhla

žejbro

válcová stolice

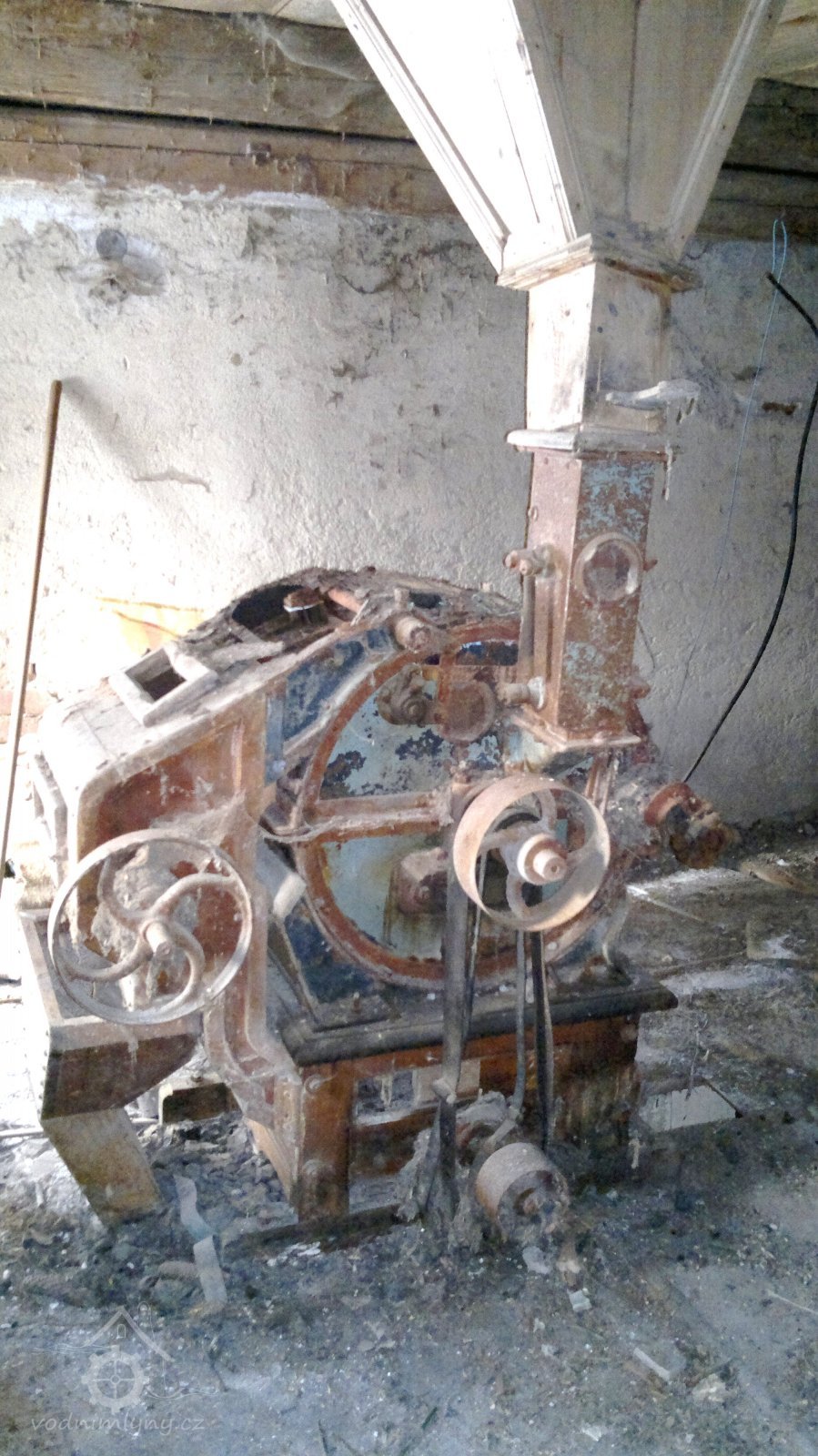

Válcová stolice s 1 párem rýhovaných válců v litinové skříni

loupačka

periodická

koukolník

válcový

aspiratér

vysévač hranolový

moučný vysévač | Počet: 1

jiný | Počet: 1, předvysévač

savka

odlučovací zařízení

autokap
větrová komora

výtahy a dopravníky

šnekový dopravník | Počet: 1 pod předvysévačem

kapsový výtah | Počet: 3

elektrická rozvodná deska

Prameny

Literatura / Internet

AutorMinisterstvo financí

NázevSeznam a mapa vodních děl Republiky československé

Rok vydání1932

Místo vydáníPraha

Další upřesněnísešit 12 Tábor str. 24

AutorMinisterstvo financí

NázevSeznam a mapa vodních děl Republiky československé

Rok vydání1932

Místo vydáníPraha

Další upřesněnísešit 12 Tábor str. 24

AutorFrantišek Pleva

NázevVrchovina neznámá

Rok vydání2008

Místo vydáníPelhřimov

Další upřesněníStrana 273

Odkaz

Datum citace internetového zdroje6.1.2020

Prameny

Žádná položka není vyplněna

Ikonografie

Základní obrázky

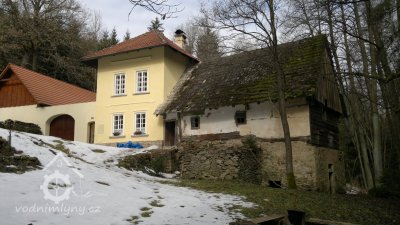

Roubená mlýnice se zděnou obytnou částí a přilehlými stodolami., 2012, © D. Veverka

Historické mapy

I. vojenské mapování, výřez, 1764 - 1768, © viz. oldmaps.geolab.cz

II. vojenské mapování, výřez, 1836 - 1852, © viz. oldmaps.geolab.cz

III. vojenské mapování, výřez, 1877 - 1880, © viz. oldmaps.geolab.cz

Císařský povinný otisk, výřez, 1829, © viz archivnimapy.cuzk.cz

indikační skica, výřez, 1829, © viz archivnimapy.cuzk.cz

originální mapa stabilního katastru, 1824 - 1843, © viz archivnimapy.cuzk.cz

Současné fotografie - exteriér

Současné fotografie - exteriér - detaily stavebních prvků

Současné fotografie - interiér - detaily stavebních prvků

Současné fotografie - vodní dílo

Současné fotografie - technologické vybavení

transmise ve stodole na pohon zamědělských strojů, pohon lanovým převodem od transmise mlýna, 2012, © D. Veverka, (Prvky na obrázku: transmise, řemenice, převody)

kladka lanového převodu transmise pohonu zemědělských strojů, 2012, © D. Veverka, (Prvky na obrázku: transmise, řemenice, převody)
