Sobotkův, Vápenický mlýn

tisk doplnit kartu

Identifikační údaje

Kompletní ikonografie
Sobotkův, Vápenický mlýn
44
Leština
539 44
Ústí nad Orlicí
Leština
49° 51' 37.5'', 16° 5' 50.4''
Mlýn bez funkčního vodního motoru
Mlýn celkem dobře zachovaný, neztratil svůj původní ráz a uvnitř se nachází ještě téměř kompletní strojní zařízení, z něhož jsou velmi zajímavé paleční převody.
Leština
Novohradka
nepřístupný

Historie

Historie mlýna obsahuje událost z období:

1802 - 1813 Jan Koráb ml. - mlynář matrika Nové Hrady (narození dětí)

(doplnil P. Vaňous)
zřízen před 1837

1839 František Vilímek ze Zámeckého mlýna v Častolovicích

Události
  • První písemná zmínka o existenci vodního díla
  • Vznik mlynářské živnosti
Hospodářský typ mlýna
  • Poddanský

1880 vyhořel, postaven jako zděný

Události
  • Zaznamenání katastrofy (požár, povodeň, zranění, úmrtí, aj.)
Hospodářský typ mlýna
Námezdní

1930 Antonín Sobotka

1941 Antonín Sobotka ml.  ukončeno mletí

Události
  • Zánik mlynářské živnosti

Příjmení mlynářů působících na mlýně:

  • Vilímek
  • Krejčí
  • Kysilka
  • Sobotka
  • Černý
  • Koráb

Historie mlýna také obsahuje:


Zobrazit více

Mlýn je vyobrazen na:

Předměty spojené s osobou mlynáře a provozu:

    Architektura

    dochován bez větších přestaveb
    05 2012
      venkovský
      mlýn na malé řece (1000 – 7000 l/s)
      mlýnice a dům samostatné budovy
      • baroko do roku 1800
      • klasicismus do roku 1850
      • historizující a architektura druhé pol. 19. století
      • raná moderna do roku 1920
      zděná
      vícepodlažní
      Mlýn vyhořel kolem let 1880, budova mlýnice byla přestavena a na začátku 20. stol. zvednuta ještě o patro. Spodní část - podkolí mlýnice tvoří pískovcové tesané kvádry, vyšší patra jsou cihlová.


      • zdobený zděný štít
      • plastická omítková výzdoba fasád a štítů
      • kamenické prvky barokní a mladší
      • dveře
      • okno
      • epigrafické památky (nápisy, datování aj.)
      • vyskladňovací otvor
      • trámový strop
      • krov
      • dveře
      • schodiště

      Technologické vybavení

      • existující torzo uměleckého složení
      Dřevěná hřídel od vodního kola prochází do podkolí hřídelovým otvorem, kde přes dřevěné paleční kolo velmi neobvyklé konstrukce roztáčela litinový pastorek na hřídeli s velkou řemenicí. Mlynář potřeboval zvýšit obvodovou rychlost a tak na řemenici zhotovil dřevěný kruhový nástavec, aby tak zajistil vyšší otáčky hlavní hnací transmise, jenž je usazena v ložiskách na dřevěných sloupcích. V podkolí se také nachází (neobvyklé) čistící soustava na zrní, složená z hranolového vysévače a koukolníku. Jsou zde i původní, elektrorozvodné desky a z části demontovaný krupník - holendr. Na prvním podlaží pak byla válcová stolice, původně staršího typu a později nová (demontována), měly zde být instalovány celkem 3 nové stolice Prokop - Pardubice, avšak k tomu už nikdy nedošlo v důsledku ukončení mlýnské činnosti v r. 1941. Je zde dochována loupačka periodická s filtrem, poháněná z transmise přes předlohu, kamenné mlecí složení a skříňový filtr. Na druhém podlaží: reforma typu J. Prokop - Pardubice z 30. let 20. stol. a u stropních trámů rozvodová transmise. V podstřeší je pak dochováno zajímavé odlučovací zařízení (spirokap/autokap), hlavy kapsových dopravníků, jenž prochází všemi patry a z části demontované hranolové vysévače.
      VýrobceJos. Prokop a synové, Pardubice (a názvy firmy následující)
      VýrobceJos. Prokop a synové, Pardubice (a názvy firmy následující)
      Hranolové vysévače, mlecí stolice.

      původně 2 české složení

      od r. 1918 je uvedena 1 stolice, lopupačka, 4 výtahy kapsové, složení kamenné, 1 vysévač a příslušensví
      1941: 3 válcové stolice
      Dochovaný
      • pila
      • krupník
      • výroba elektrické energie
      • pohon zemědělských strojů
      V minulosti je připomínána existence pily. V podkolí mlýna bylo od 1938 dynamo na výrobu elektřiny a dochovány jsou elektrorozvodné desky. Krupník - holendr nalezneme z části demontovaný též v podkolí. Do stodoly vede transmise se zdobenými dřevěnými řemenicemi, která poháněla mlátičku, řezačku, šrotovník, fofr, lis na slámu a cirkulárku.
      19. stol: pila na protější straně náhonu.
      TECHNICKÁ ZAJÍMAVOST: do roku 1970 byla ke mlýnu přiváděna pramenitá voda dlouhými dřevěnými žlábky jdoucími od pramene, kolem náhonu až do mlýna
      • jez
      • stavidlo
      • náhon
      • vantroky
      • jalový žlab
      • normální znamení
      • odtokový kanál
      • lednice
      Od jezu náhonem na dřevěné vantroky přes stavidlo, z vantrok na lopatky vodního kola, pak odtok kanálem zpět do vodoteče
      Vodní cejch s nápisem L.W. 1874.
      Typvodní kolo na vrchní vodu
      StavZaniklý
      Výrobce
      Popis1930: 1 kolo na svrchní vodu, hltnost 0,12 m3/s, spád 4 m, výkon 3,2 HP
      Celedřevěné vodní kolo o Ø 3,85, šířky 1,20 metru. Venkovní část čepu hřídele se otáčela v kamenném ložisku. Existence vodního kola ještě v 70. letech (Dnes pouze hřídel).
      Typvodní kolo na vrchní vodu
      StavZaniklý
      Výrobce
      Popis1930: 1 kolo na svrchní vodu, hltnost 0,12 m3/s, spád 4 m, výkon 3,2 HP
      Celedřevěné vodní kolo o Ø 3,85, šířky 1,20 metru. Venkovní část čepu hřídele se otáčela v kamenném ložisku. Existence vodního kola ještě v 70. letech (Dnes pouze hřídel).
      Žádná položka není vyplněna
      Historické technologické prvky
      • pískovcový kámen | Počet:
        • periodická
        • válcový
        • čistírenský vysévač | Počet: 1x
          •
          1
          • hadicový / tlakový filtr
          • autokap
          • spirokap
          • kapsový výtah | Počet:

            • Prameny

            AutorLuděk Štěpán, Radim Urbánek
            NázevMlýny na Novohradce od Nových Hradů k Luži
            Rok vydání2010
            Místo vydáníPardubice
            Další upřesněníin: Sborník NPÚ, ú. o. p. v Pardubicích
            Odkaz
            Datum citace internetového zdroje
            AutorLuděk Štěpán, Radim Urbánek
            NázevMlýny na Novohradce od Nových Hradů k Luži
            Rok vydání2010
            Místo vydáníPardubice
            Další upřesněníin: Sborník NPÚ, ú. o. p. v Pardubicích
            Odkaz
            Datum citace internetového zdroje
            AutorMinisterstvo financí
            NázevSeznam a mapa vodních děl republiky Československé
            Rok vydání1932
            Místo vydáníPraha
            Další upřesněnísešit 07 (Chrudim), s. 29
            AutorLuděk Štěpán a Ivo Šulc
            NázevChrudimsko - Mlýny a další zařízení na vodní pohon
            Rok vydání2013
            Místo vydáníChrudim
            Další upřesněnís. 56

            Žádná položka není vyplněna

            Ikonografie

            Základní obrázky

            pohled na mlýn, 2008, © David Veverka

            Historické mapy

            Císařský povinný otisk, výřez, 1839, © viz http://archivnimapy.cuzk.cz
            Indikační skica, výřez, 1839, © viz http://archivnimapy.cuzk.cz

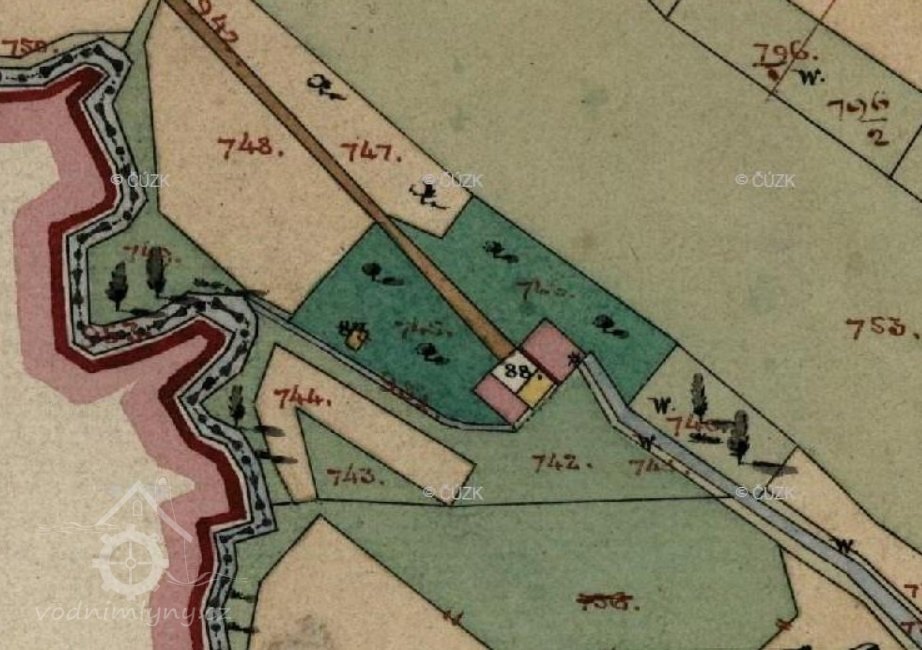

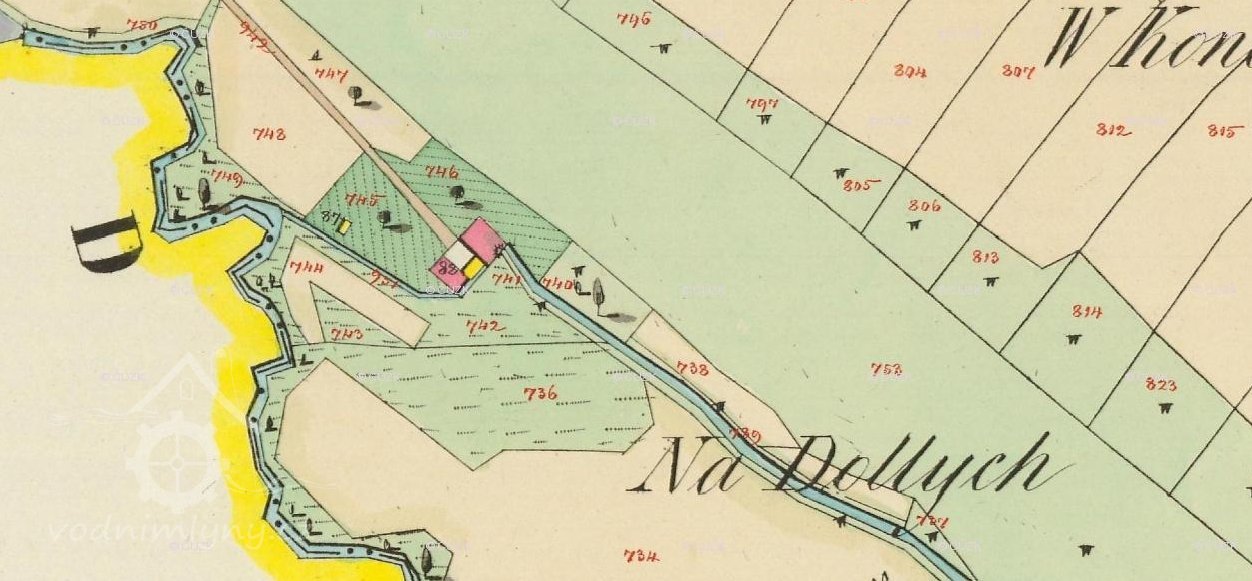

            Originální mapa stabilního katastru, výřez, 1878, © ags.cuzk/archiv

            Historické fotografie a pohlednice

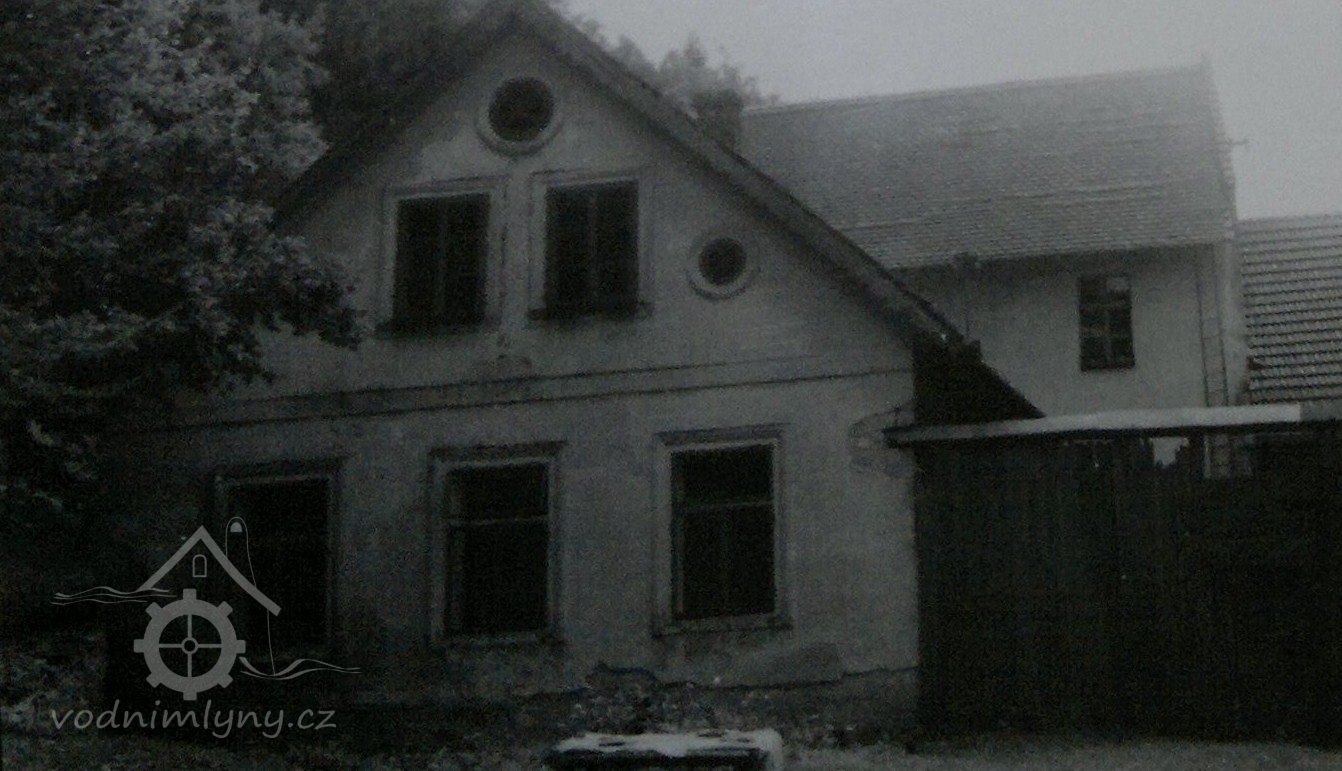

            pohled na mlýn, 1969, © Luděk Štěpán
            pohled do míst lednice, kde je vodní kolo, vantroka a žlábek přivádějící do mlýna pramenitou vodu, 1969, © Luděk Štěpán

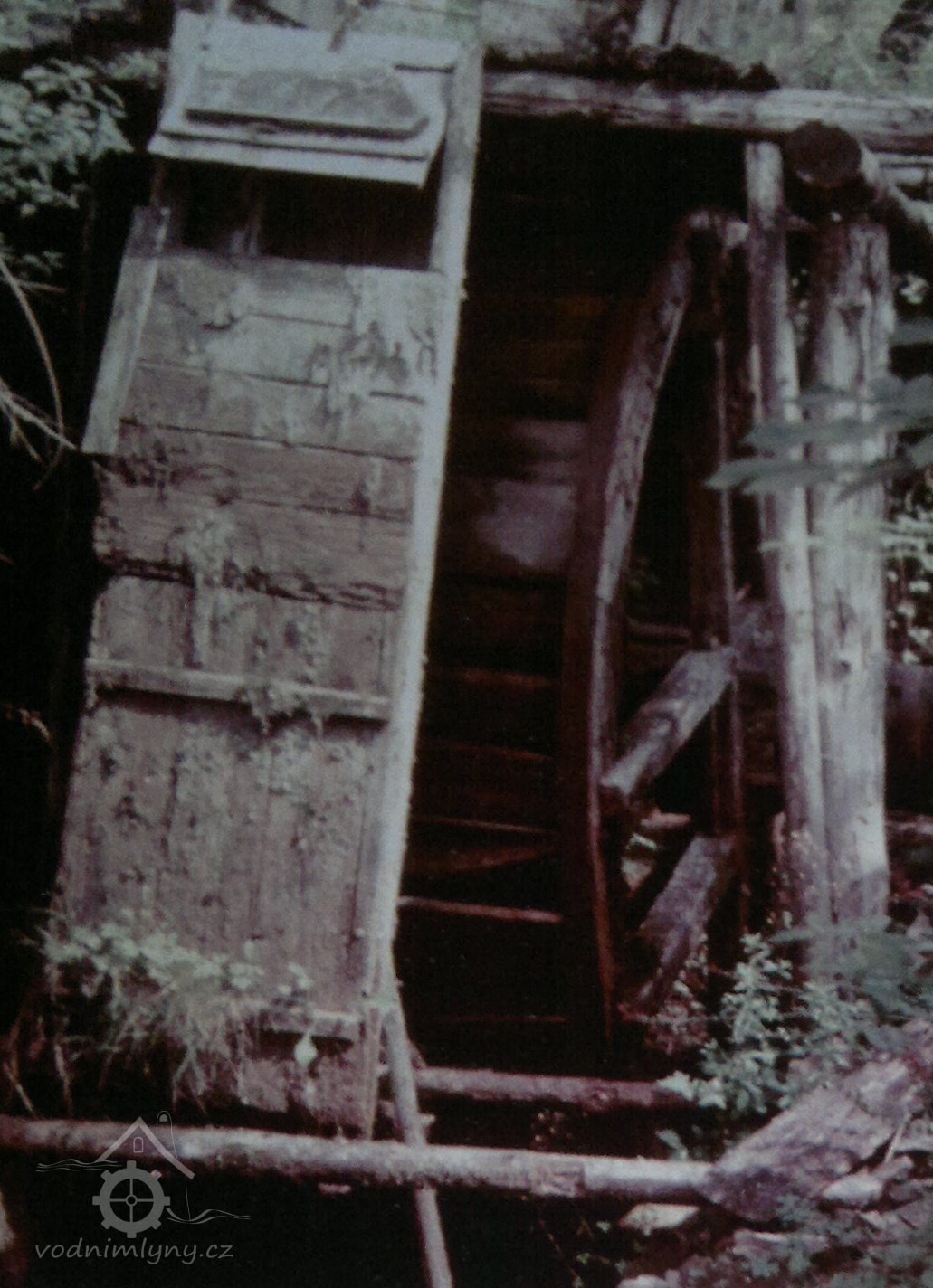

            vodní kolo na vrchní vodu, 1969, © Luděk Štěpán

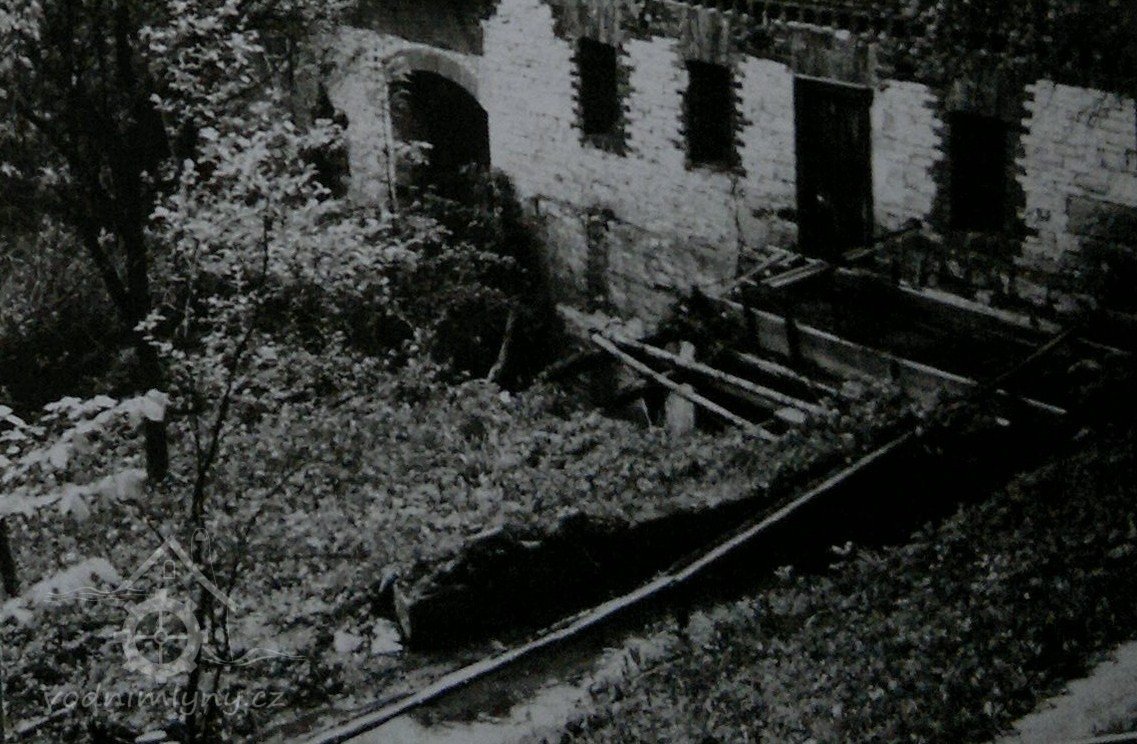

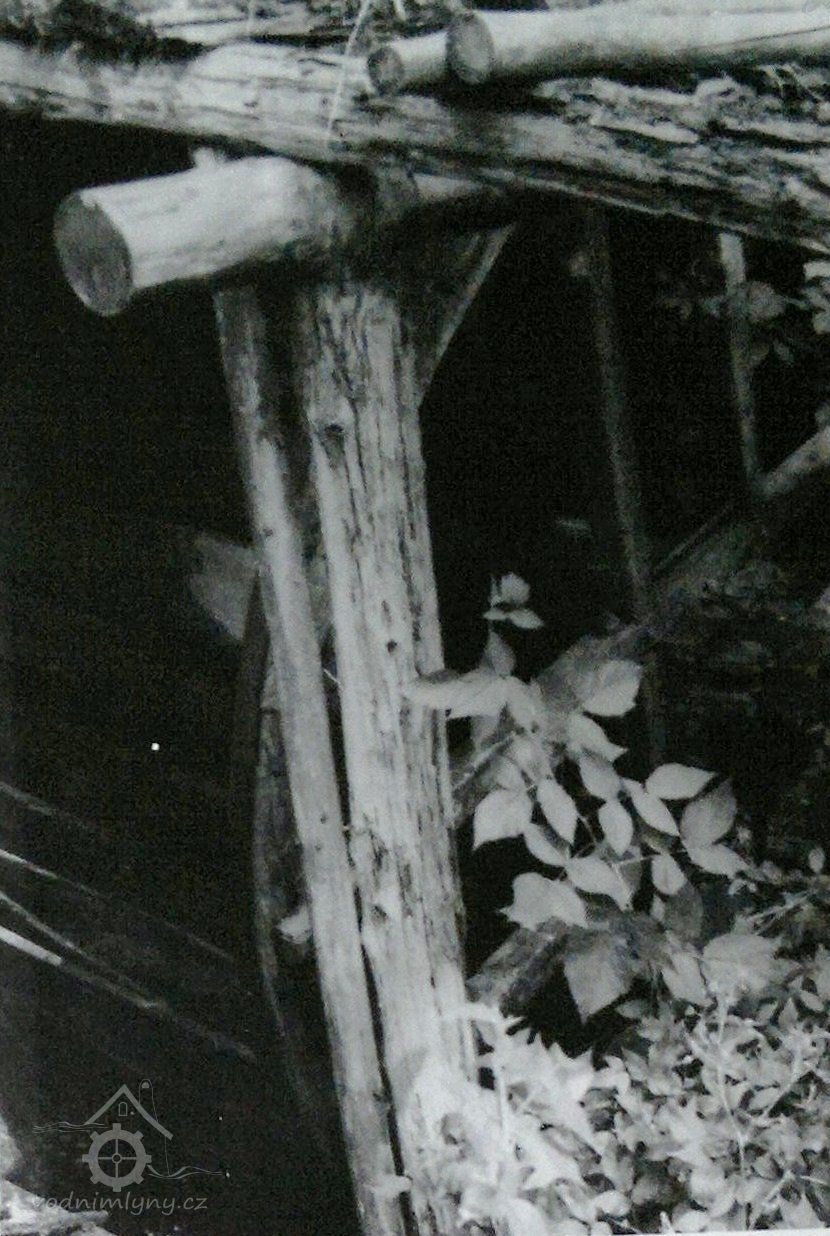

            pohled na vodní kolo, vantroka a jalový přepad, 1965, © Luděk Štěpán

            Současné fotografie - exteriér

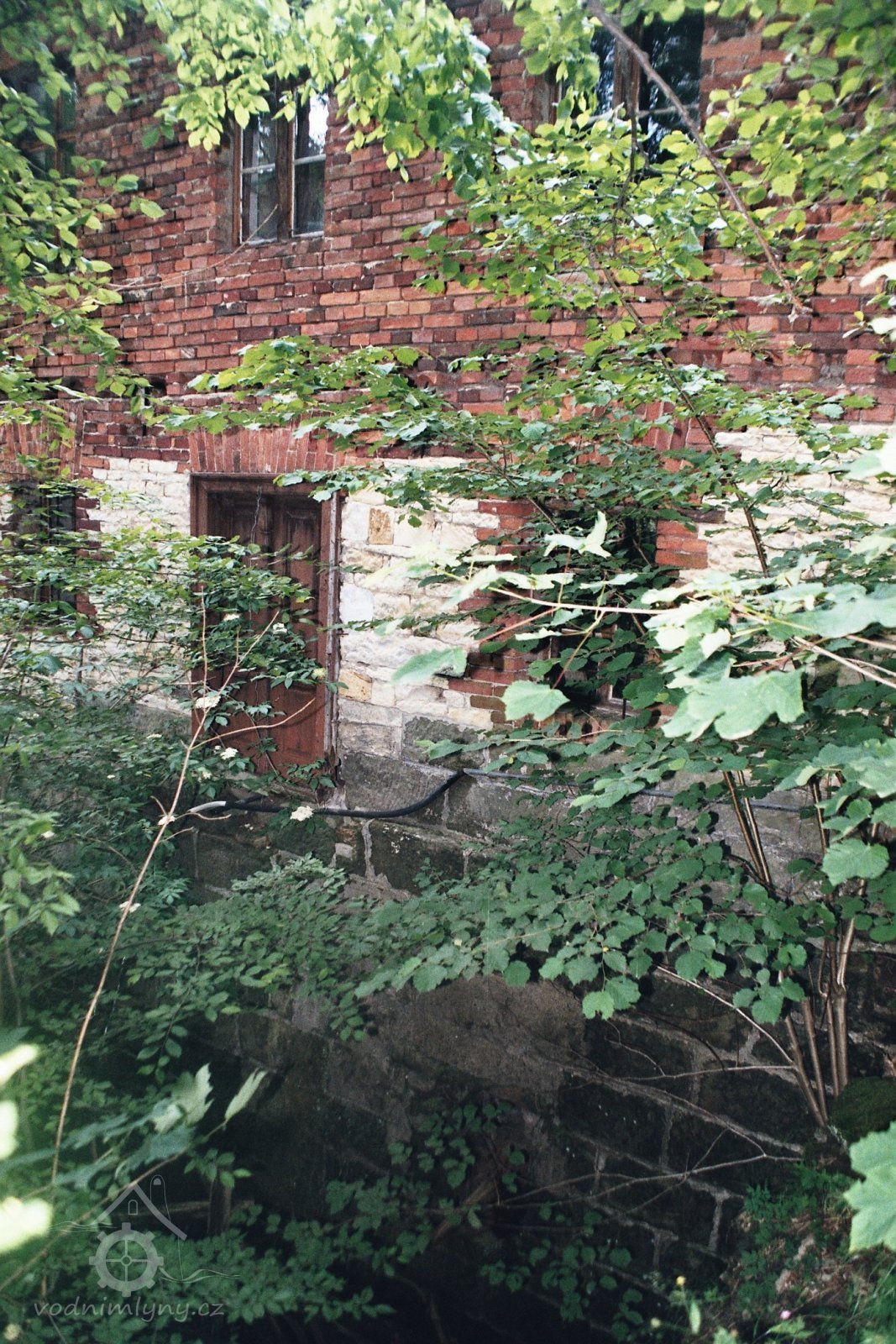

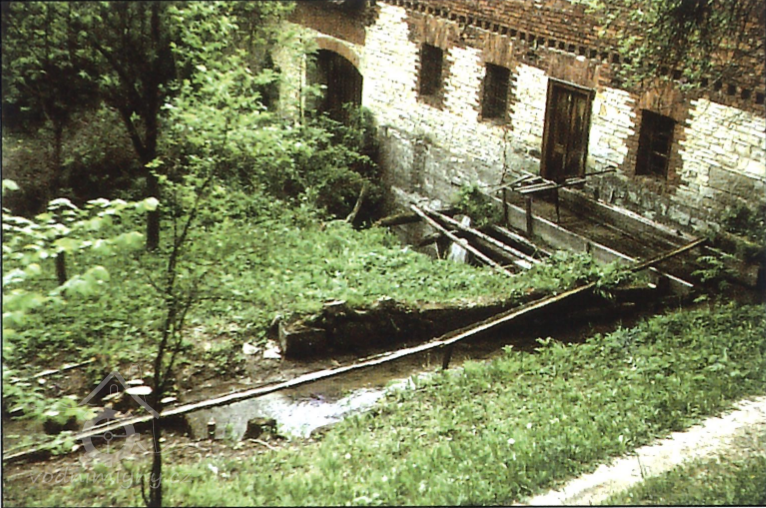

            pohled do míst bývalé lednice, kde bylo vodní kolo, vantroka a žlábek přivádějící do mlýna pramenitou vodu, 2008, © David Veverka

            Současné fotografie - vodní dílo

            Návodní strana mlýna přívod vody žlábkem ze studánky, 1965, © Luděk Štěpán

            Současné fotografie - technologické vybavení

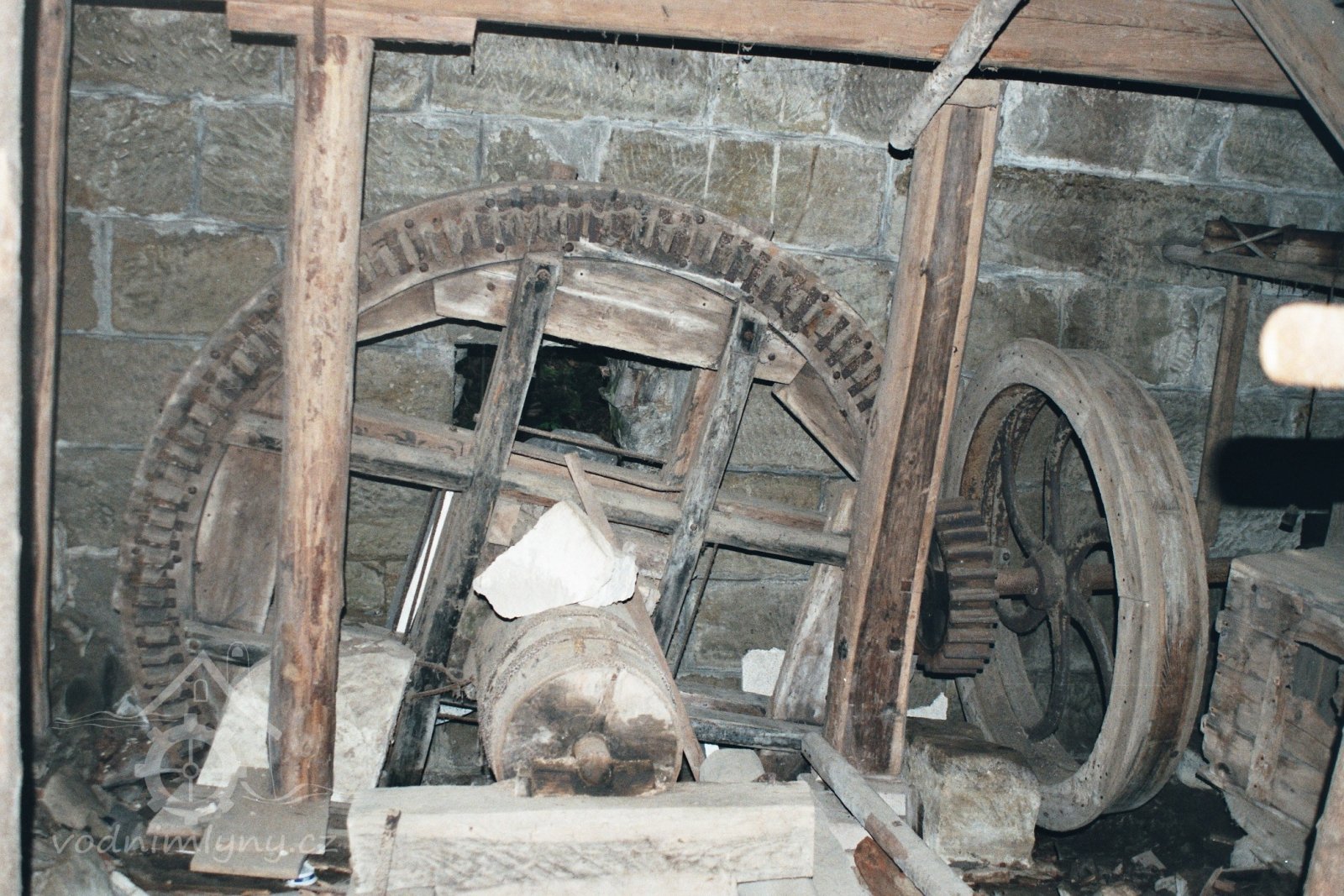

            paleční převody a velmi neobvyklá konstrukce palečního kola, 2008, © David Veverka, (Prvky na obrázku: transmise, řemenice, převody)
            zajímavý paleční převod, 2008, © David Veverka, (Prvky na obrázku: transmise, řemenice, převody)

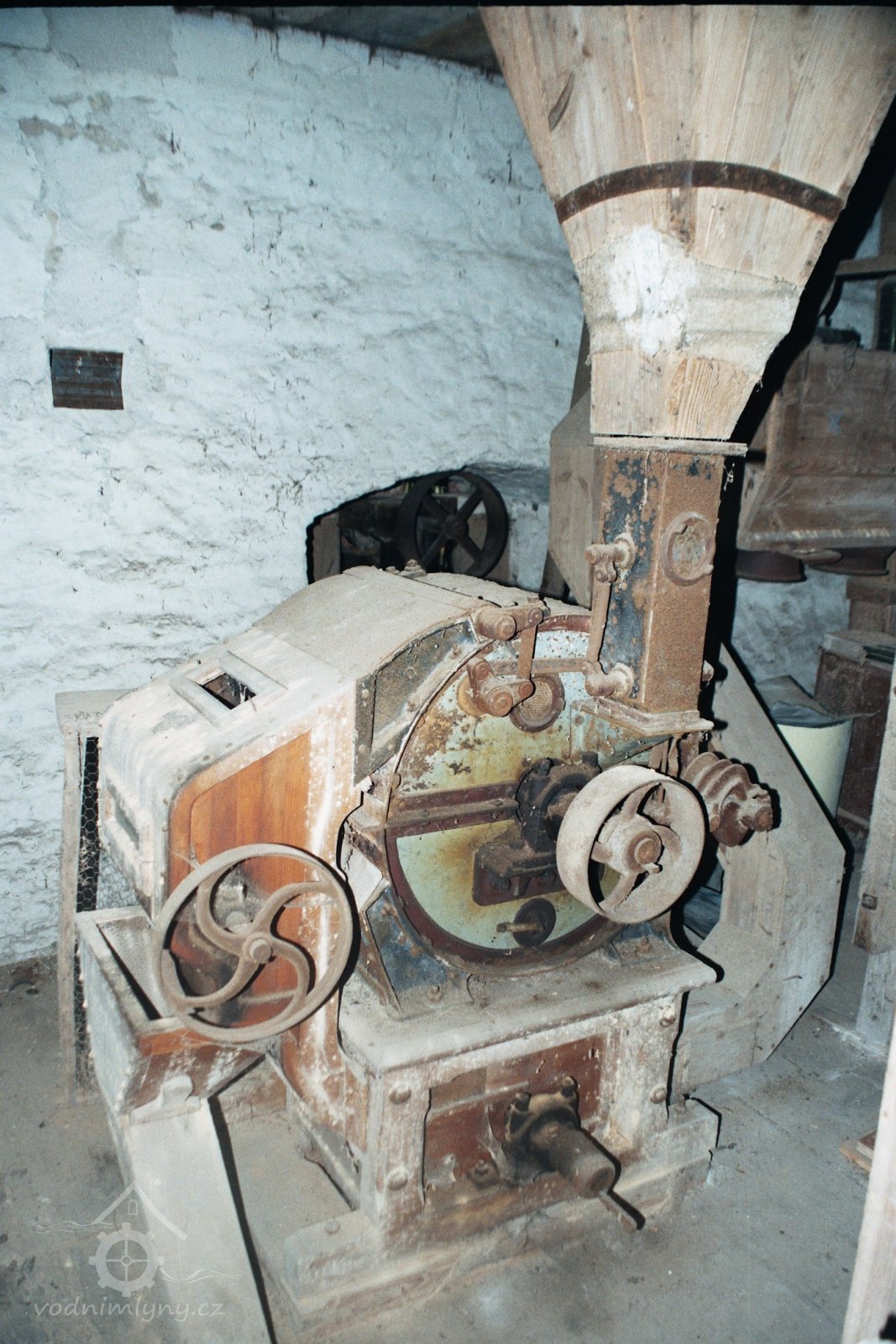

            loupačka periodická, 2008, © David Veverka, (Prvky na obrázku: loupačka)
            kamenné mlecí složení s jeřábem na zdvih kamenů, 2008, © David Veverka, (Prvky na obrázku: kamenné složení (šrotovací, mlecí))

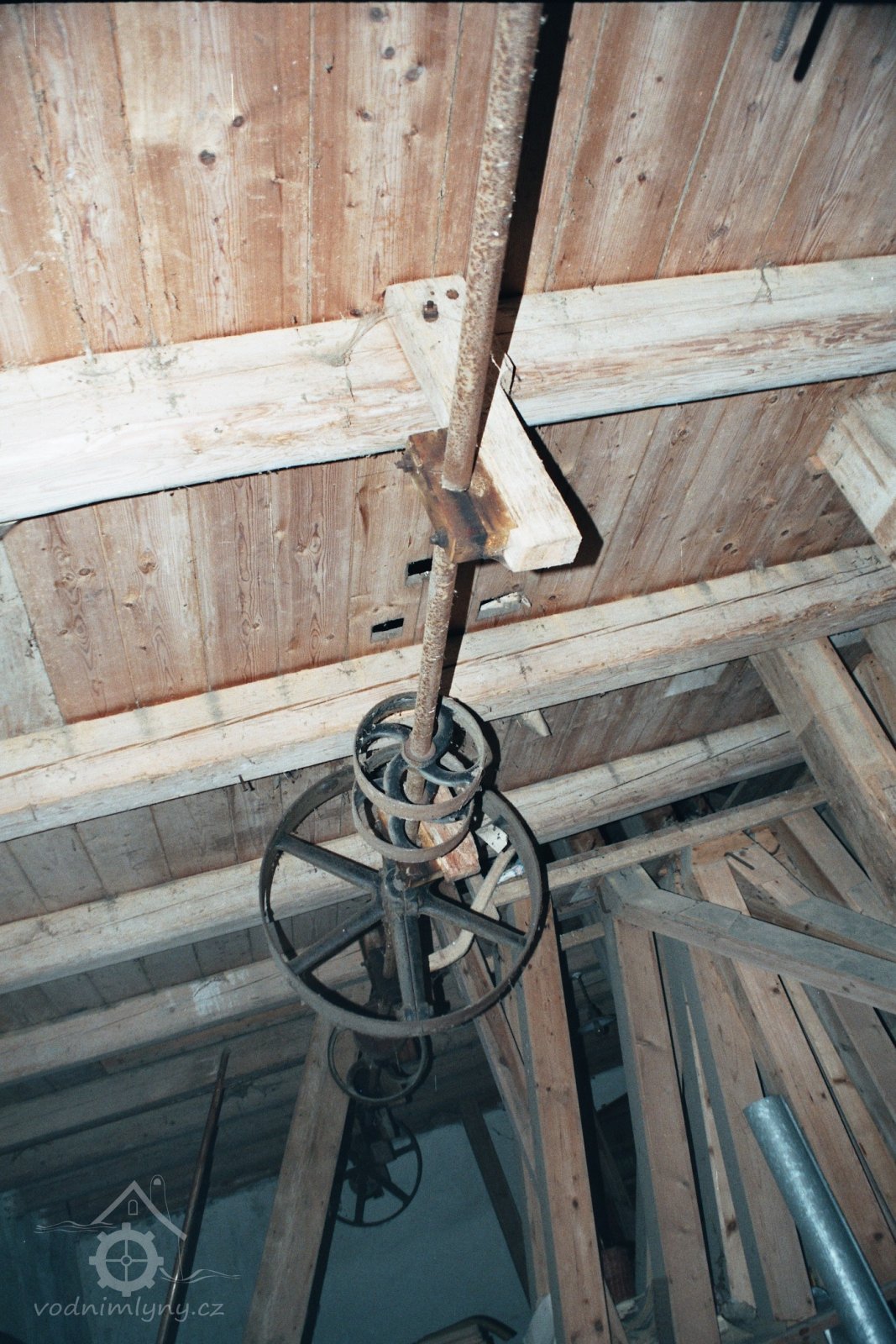

            zajímavé odlučovací zařízení (spirokap/autokap), 2008, © David Veverka, (Prvky na obrázku: odlučovací zařízení)

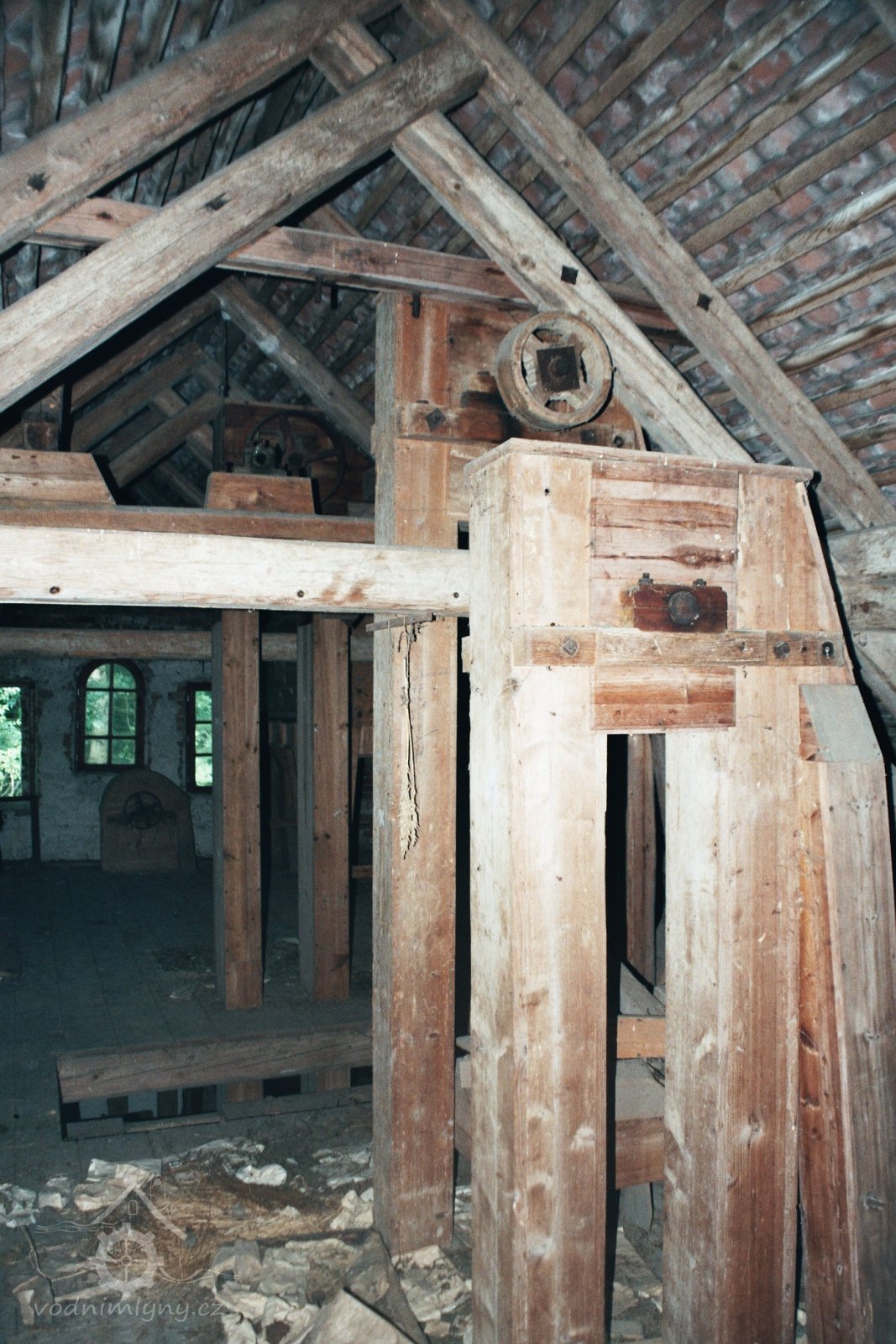

            kapsové výtahy, 2008, © David Veverka, (Prvky na obrázku: výtahy a dopravníky)

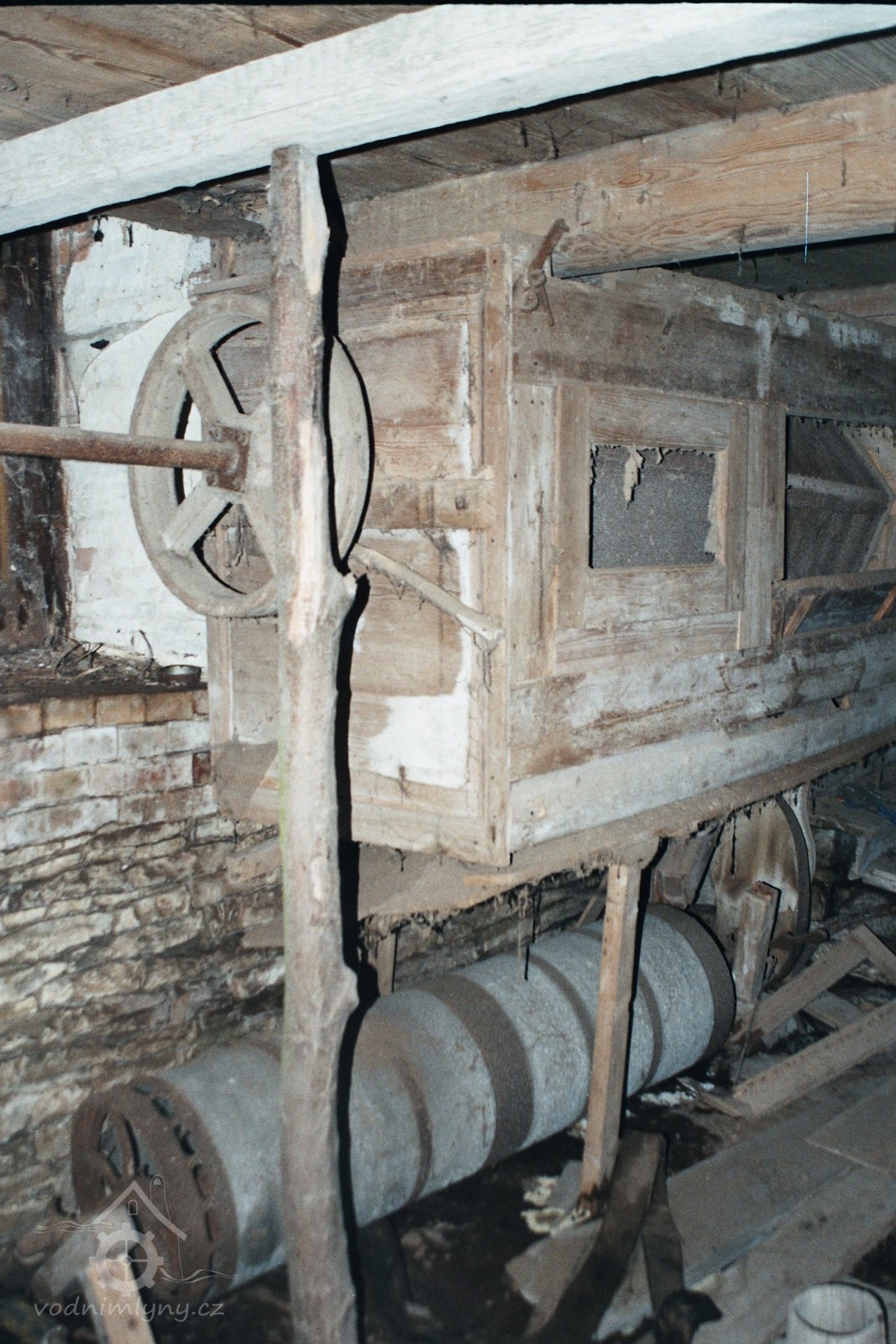

            čistící soustava na zrní složená z hranolového vysévače a koukolníku, 2008, © David Veverka, (Prvky na obrázku: koukolník)

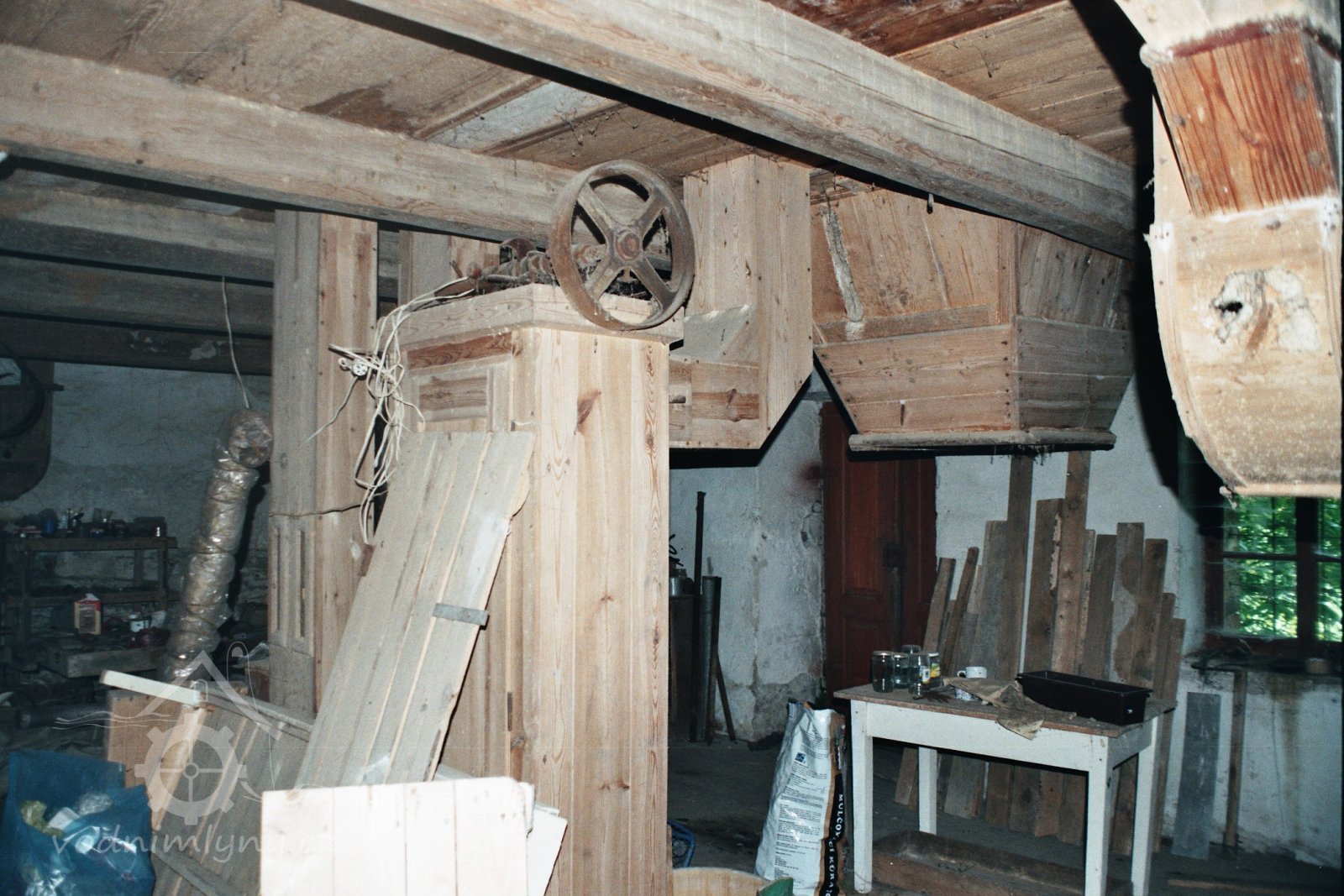

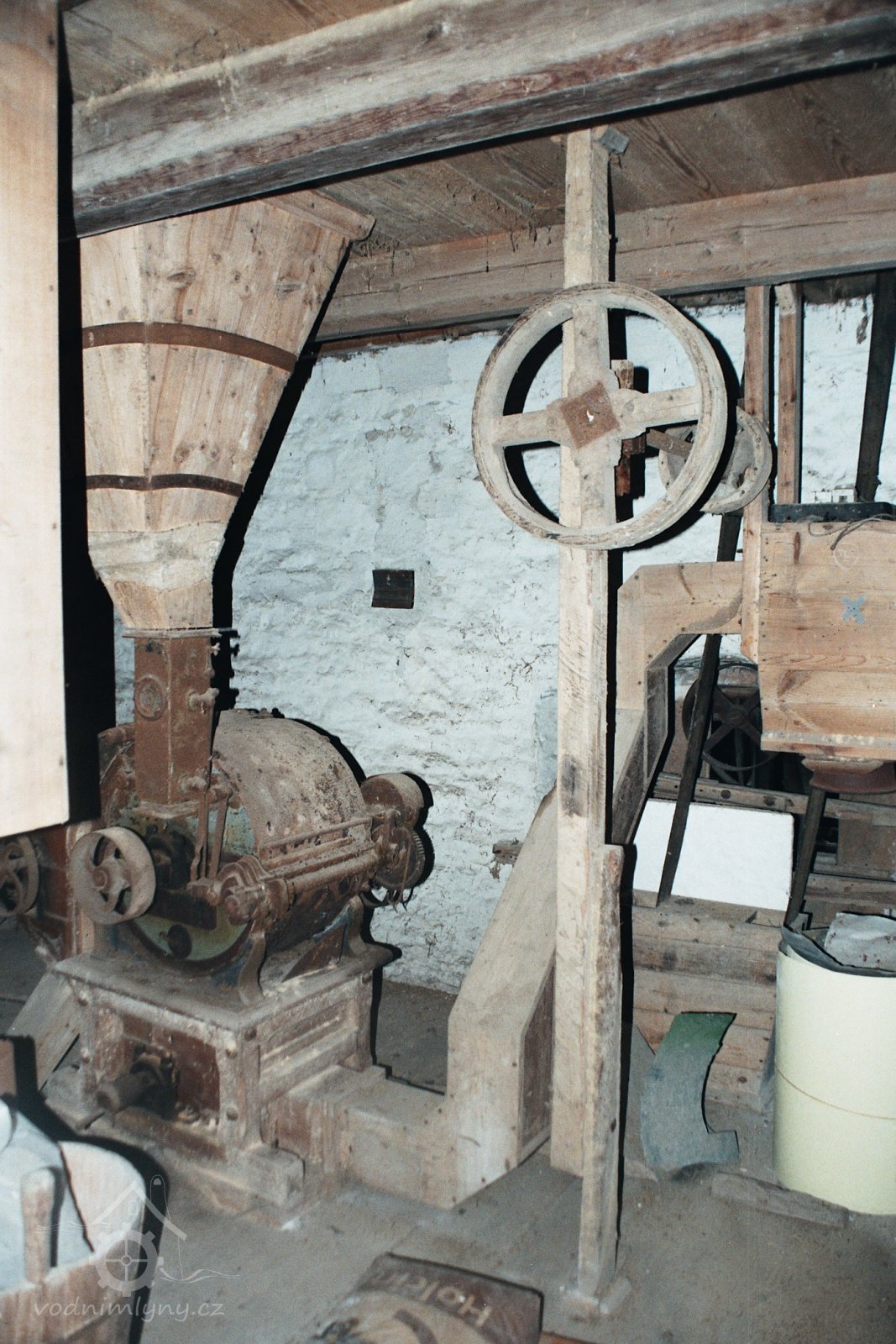

            loupačka periodická a transmisní předloha jejího pohonu, 2008, © David Veverka, (Prvky na obrázku: loupačka)

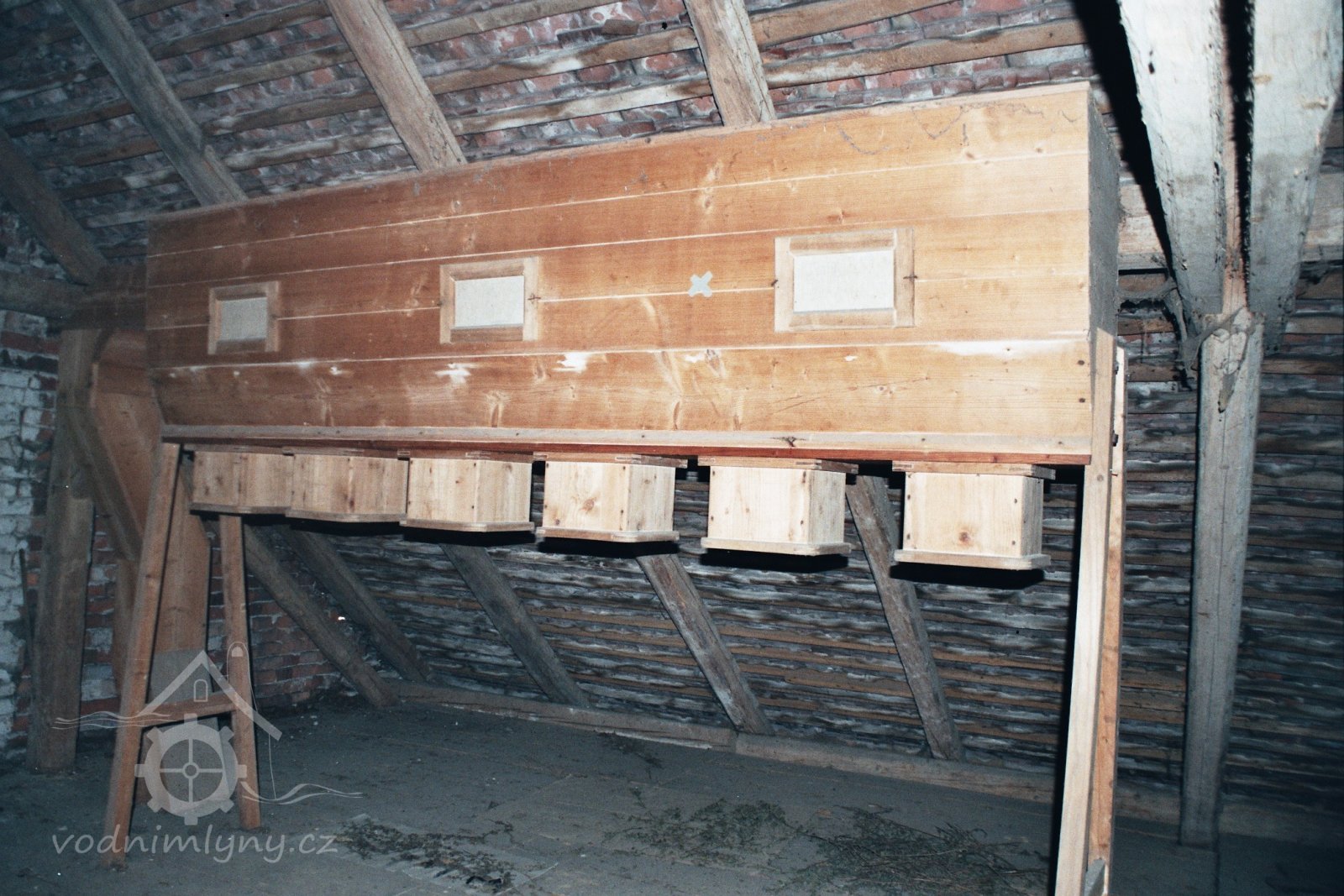

            filtr skříňový, 2008, © David Veverka, (Prvky na obrázku: odlučovací zařízení)

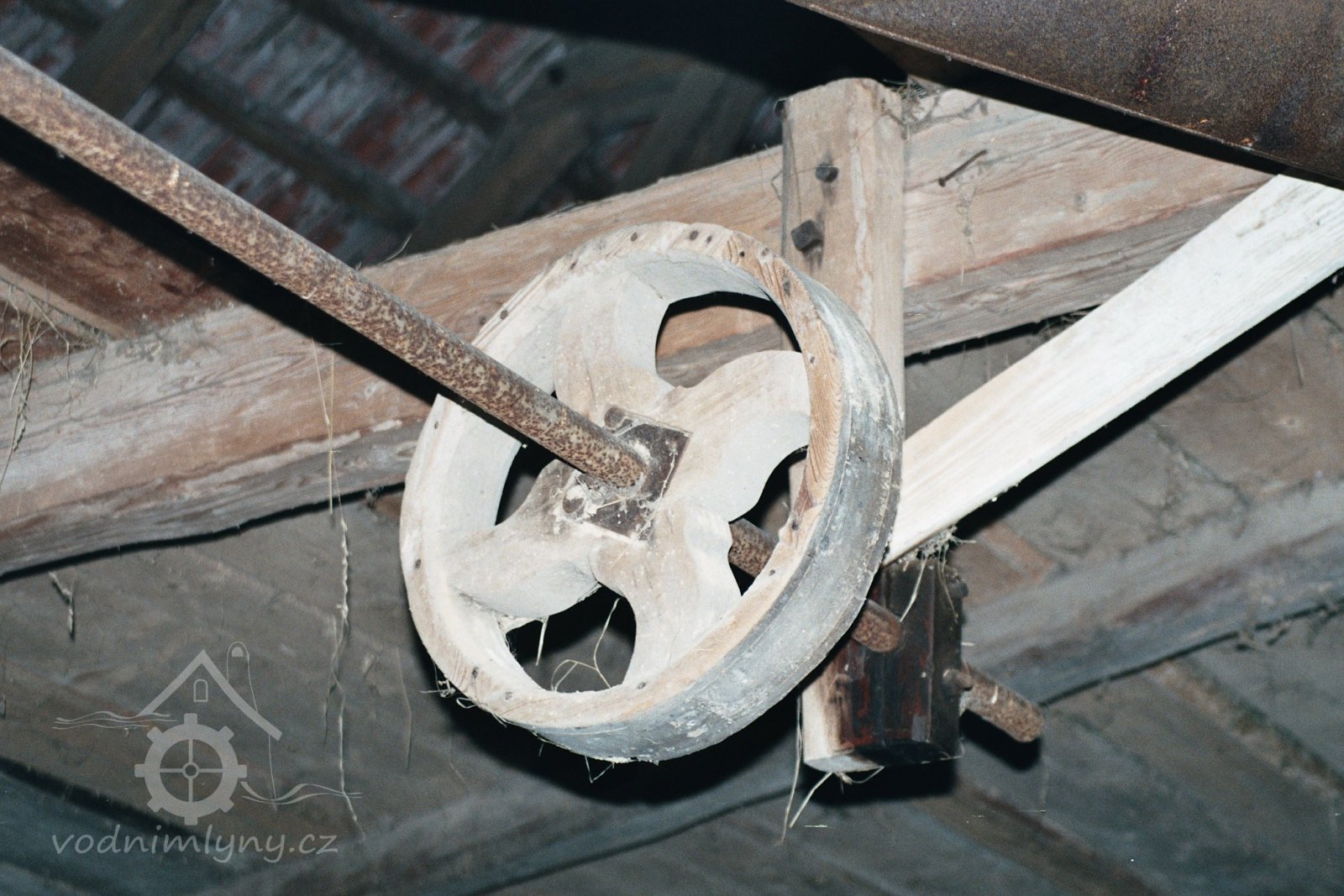

            dřevěná řemenice s prohlými rameny k pohonu zemědělských strojů, 2008, © David Veverka, (Prvky na obrázku: transmise, řemenice, převody)
            krupník - holendr (rozebraný), 2008, © David Veverka, (Prvky na obrázku: krupník)
            reforma od fa J. Prokop - Pardubice z 30. let 20. stol., 2008, © David Veverka, (Prvky na obrázku: reforma)

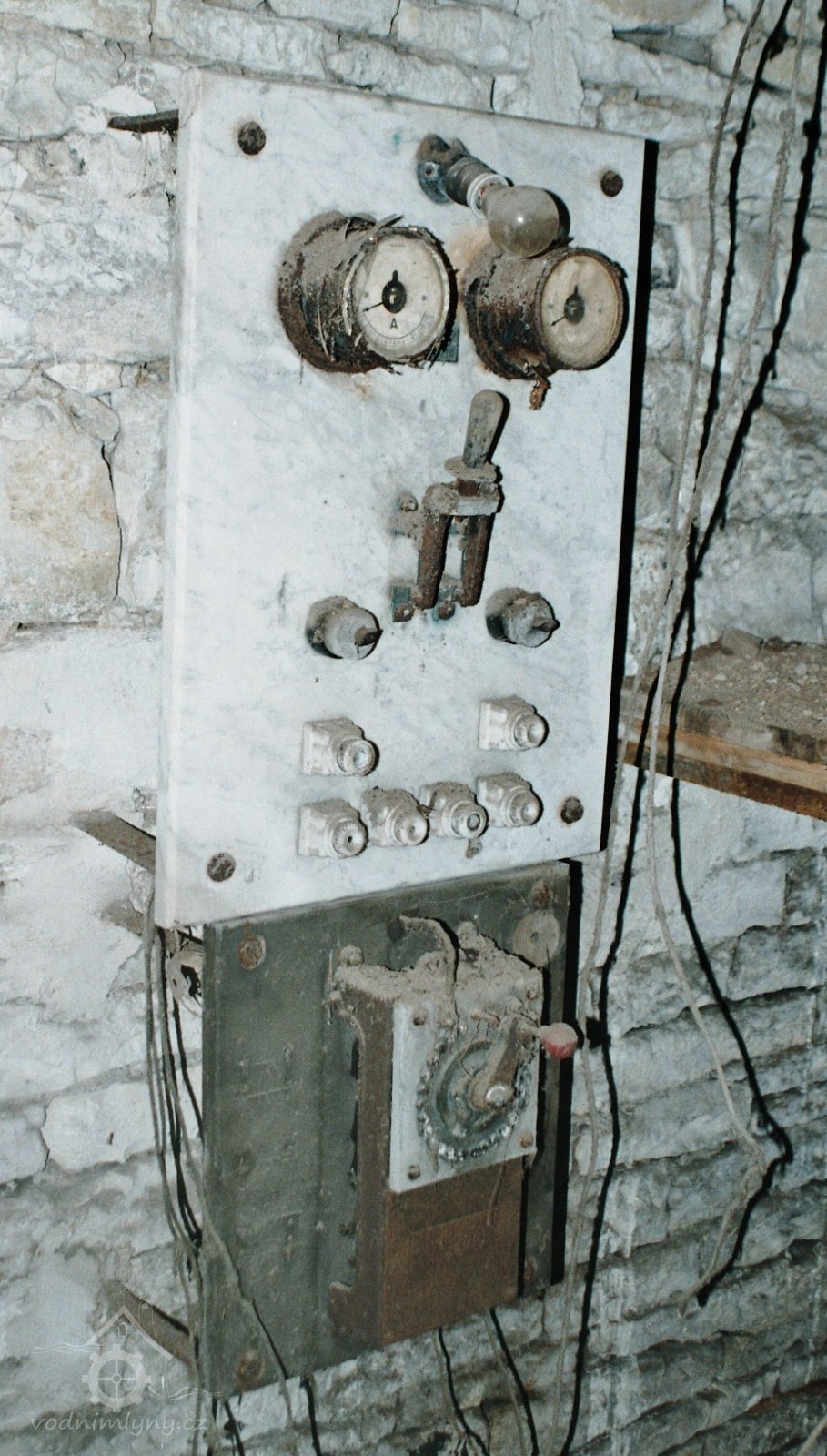

            elektrorozvodné desky, 2008, © David Veverka, (Prvky na obrázku: elektrická rozvodná deska)

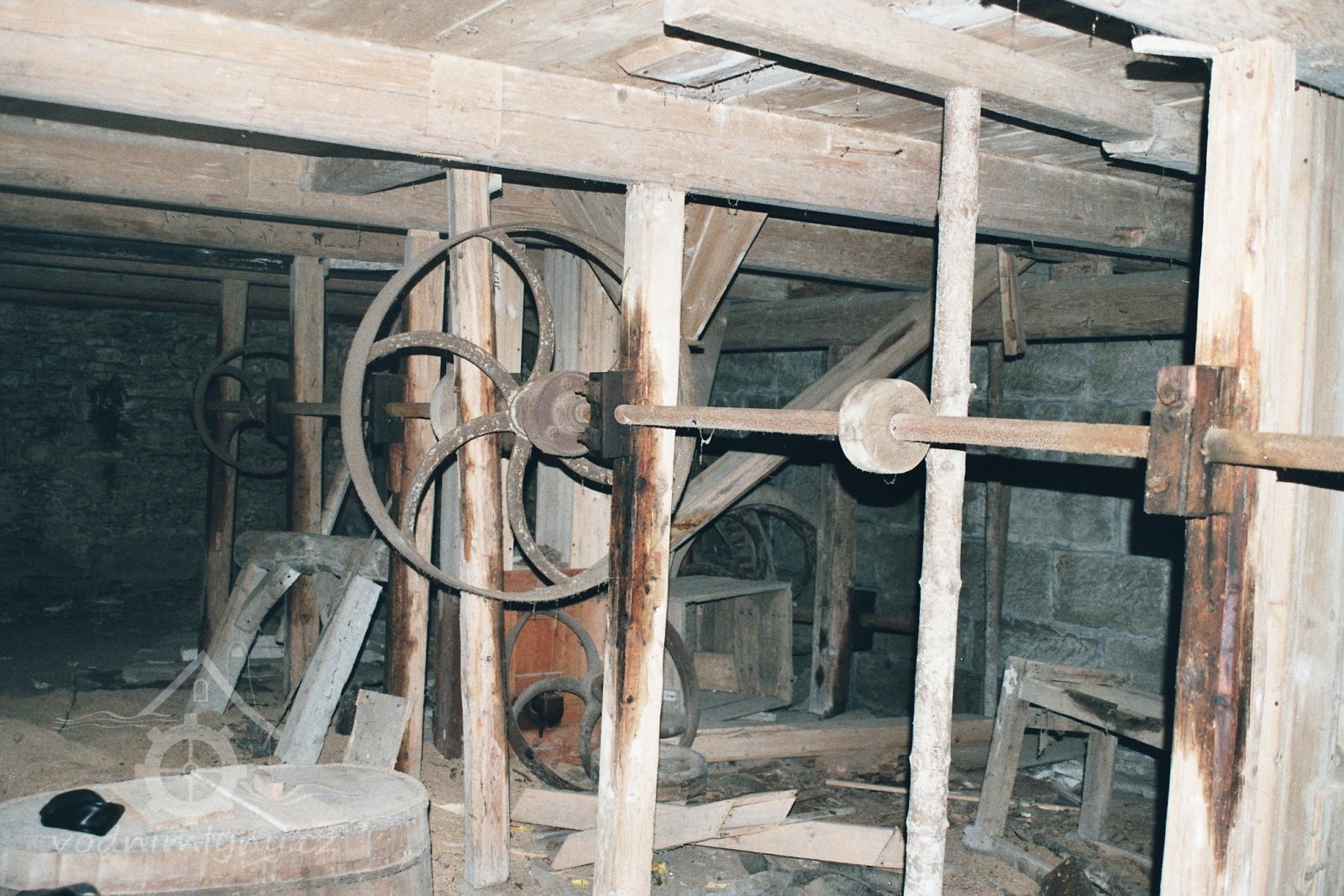

            transmise v podkolí, 2008, © David Veverka, (Prvky na obrázku: transmise, řemenice, převody)
            transmise v podkolí, 2008, © David Veverka, (Prvky na obrázku: transmise, řemenice, převody)
            transmise na 2. podlaží, 2008, © David Veverka, (Prvky na obrázku: transmise, řemenice, převody)
