Štádlerův, Dastychův mlýn, mlýn Zmítek

tisk doplnit kartu

Identifikační údaje

Kompletní ikonografie

Název mlýna

Čp.

Bývalé čp.

Ulice

Lokalita (vesnice, město)

Partoltice

PSČ

335 01

Okres

Plzeň-jih

Katastrální území

Partoltice

GPS

49° 27' 2.3'', 13° 27' 54.9''

Mapová značka

Mlýn bez funkčního vodního motoru

Stručný popis

V roce 2006 byl mlýn na prodej, tehdy obsahoval ještě kompletní vybavení a byl celkem po architektonické stránce zachován avšak poměrně zanedbán.
2017 - mlýn po necitlivé rekonstrukci na prodej.
2020 mlýn slouží jako farma, jsou zde chováni i pštrosi

Poloha vůči obci

900 m jižně od kapličky v Partolticích

Vodní tok

Úslava

Číslo kulturní památky

Webové stránky

Přístupnost

nepřístupný

Historie

Historie mlýna obsahuje událost z období:

Středověk – do nástupu Habsburků na český trůn (1526)

Údajně založen nepomuckými cisterciáky před začátkem husitských válek (nedoloženo)

Hospodářský typ mlýna

Vrchnostenský

Novověk B – do zrušení poddanství (1620–1848)

1837 Jan Rosipal (Rozsypal)

1846 Josef Rosipall (Rozsypal), zv. Zmítek

poddanské povinnosti: roční činže 140 zl., pěší robota 3 dny nebo 26 1/2 kr. náhrady, zdarma mlít pro vrchnost a povinně odebírat pivo a kořalku z panského pivovaru a vinopalny. Vrchnost naproti tomu musela udržovat a spravovat splav u rybníka a vantroky.

Události

První písemná zmínka o existenci vodního díla
Vznik mlynářské živnosti

Novověk C – od zrušení poddanství (1848–1913)

1861 panský mlýn na Smítkově, mlynář Matěj Smítek

1874 Jan Cafourek

1881 Josef Cafourek, položen cejch

1889 přívalová povodeň, protžena hráz rybníka, povodňová vlna údajně odnesla kolébku s mlynářovou dcerkou a tato byla zachycena a živá z ní zachráněna až nad pilou v Radochovech. Podle jiné verze ale plavala kolébka pouze v světnici.

1906 mlynář Jakub Štádler

7.7.1906 při přívalové povodni protržena hráz rybníka, mlynář žaluje Havla rytíře z Wesselych, majitele statku Žinkovy, že otálí s opravou, hráz opravena 29. srpna

1909 další povodeň, opět protržena hráz, opravena 10.9.

Události

Zaznamenání katastrofy (požár, povodeň, zranění, úmrtí, aj.)

Hospodářský typ mlýna

Smíšený

První republika (1919–1938)

1930-1939 Václav Štádler

Hospodářský typ mlýna

Smíšený

Protektorát Čechy a Morava, včetně poválečného vývoje (1939–1949)

1948 při povodni protržena hráz rybníku Zmítek, rybník již neobnoven

Hospodářský typ mlýna

Smíšený

Znárodňování, život mlynářů v průběhu komunistického režimu (1949–1989)

1950 poslední mlynář Josef Štádler se odstěhoval do pohraničí

mlýn přebírá JZD

Události

Zánik mlynářské živnosti

Vývoj po roce 1989

majitel Jiří Dastych plánuje zřízení MVE (neuskutečněno)

2010 ostraněno veškeré zařízení mlýna, pila využívána jen pro vlastní potřebu

Příjmení mlynářů působících na mlýně:

Štádler
Rozsypal
Rosipal
Cafourek
Zmítek
Smítek

Historie mlýna také obsahuje:

Držitelé mlýna v chronologickém sledu

1837 Jan Rozsypal (Rosipal)

1846 Josef Rozsypal (Rosipal), zv. Zmítek

1861 Matěj Smítek (?)

1874 Jan Cafourek

1881 Josef Cafourek

1906 Jakub Štádler

1930-1939 - Václav Štádler (RR)

-1950 Josef Štádler

Pověst

Mlynář zvaný Zmítek býval prý veliký šprýmař. Jednou takhle při výlovu rybníika v Žinkovech vyměnil jednomu sousednímu mlynáři sak s kapry za sak se žábami.

Mlýn je vyobrazen na:

I. vojenské mapování – josefské (1764–68)

II. vojenské mapování – Františkovo (1836–52)

III. vojenské mapování – Františko-josefské (1876–78 – Morava a Slezsko, 1877–80 – Čechy)

Císařský povinný otisk (1824–43)

Indikační skica (1824–43 a 1869–1881)

Předměty spojené s osobou mlynáře a provozu:

Architektura

Stav nemovitosti

zcela přestavěn – bez historické hodnoty

Stav nemovitosti k datu

05 2012

Dochováno

Typologie podle urbanistického prostředí

venkovský

Charakter mlýna podle síly vodního toku

mlýn na potoku (50 - 1000 l/s)

Dispoziční typ mlýna

mlýnice a dům pod jednou střechou, avšak dispozičně oddělené

Stavební etapy

raná moderna do roku 1920

Dominantní stavební konstrukce

zděná

Podlažnost

vícepodlažní

Dispozice, slohové zařazení – popis

1920 přistavěno další patro
všechny nové objekty zděné, kryté taškami, s výjimkou pily, krerá byla kryta lepenkou
jednopatrový mlýn se suterénem a podkrovím přistavěn k jižní stěně obytné budovy čp. 21
jižně od mlýnice přízemní pila s podpilím
půdorysné rozměry mlýna 6,9 x 11,8 m, pily 3,05 x 12,7 m

Historické stavební prvky – exteriér

malovaná výzdoba fasád a štítů
epigrafické památky (nápisy, datování aj.)
střešní nástavba
drobné sakrální památky

Historické stavební prvky – interiér

schodiště

Technologické vybavení

Stav mlýnské technologie

zcela bez technologie aj.

Stav mlýnské technologie – popis

Po prodání mlýna novému majiteli byly zbytky mlýnské technologie odstraněny.

Technologické vybavení

Žádná položka není vyplněna

Stopy po neexistující mlýnské technologii

1881: 3 složení
1920:
suterén:
hlavní hřídel poháněna řemenovým převodem od turbíny, odtud vedly 3 svislé řemenové transmise k pohonu strojů
přízemí:
loupací stroj
válcová stolice žitná
kombinovaná stolice pšeničná
šrotovník
1. patro:
košování nad stolicemi
podkroví:
prachový cylindr
tarár
triér
lapač prachu od loupačky
1 žitný cylindr
1 pšeničný cylindr
1 krupicový cylindr
1 reforma

Doplňkové a další provozy

Dochovaný

pila

Doplňkové a další provozy – popis

1881 pila
1919 postavena nová pila
Dodnes se při mlýně nachází listový katr zn. L. Schifauer.
1920: rámová pila pro 12 listů, okružní pila, smirkový brus k broušení listů pily

dynamo Siemens - Schuckert 220 V, 6,6 kW pro vlastní osvětlení a pohon hospodářských strojů
1950 dynamo 15 HP

Cesta vody ke mlýnu

náhon
rybník

Popis cesty vody ke mlýnu

1881: voda pouštěna z rybníka stavidly do žlabu a z něj do trojdílných vantrok o šířce 2,05 m. Zvláštním žlabem a stavítkem příváděna voda na kolo pilly.
1909 po povodni zřízen nový splav s devíti samostatnými stavidly
1936: v hrázi rybníka Zmítkovsklého, náležejícího Emilu Škodovi je umístěno stavidlo o světlé výšce 1,35 m, jehož otvorem vtéká voda do přívodního kanálu o světlé šířce 1,50 - 1,55 m a výšce 0,85 - 0,95 m, z něhož vtéká voda do dvou kašen o světlých rozměrech 163 x 160 cm a hloubce normální vody 200 cm.
rybník protržen a opraven při povodních 1889, 1906 a 1909, po protržení při povodni 1948 již neobnoven

Vodní motory

Typturbína Francisova

StavDochovaný

VýrobceL. Schifauer, Klatovy

PopisVe mlýně se původně nacházely dvě francisovy turbíny. Při průzkumu byla zdokumentována turbína od fy. L. Schifauer Klatovy.
1918 instalována horizontální turbína Rapid Schifauer v otevřené kašně, hltnost 0,34 m3/s, spád 3,8 m, výkon 12,9 HP
1942 instalována nová turbína stejného typu pro pohon pily, hltnost 323 l/s, spád 3,8 m, výkon 12, 6 HP
1950 celkový výkon obou turbín 25 HP

Typturbína Francisova

StavDochovaný

VýrobceL. Schifauer, Klatovy

Typvodní kolo na vrchní vodu

StavZaniklý

Výrobce

Popis

Pomocné motory a generátory

Typnaftový motor

StavNezjištěn

VýrobcePejšek a spol. Kralupy

Popisvýkon 10-12 HP, motor chlazen vodou přiváděnou rourkou z odpadu od turbíny pomocí čerpadla

Typnaftový motor

StavNezjištěn

VýrobcePejšek a spol. Kralupy

Popisvýkon 10-12 HP, motor chlazen vodou přiváděnou rourkou z odpadu od turbíny pomocí čerpadla

Historické technologické prvky

transmise, řemenice, převody

Prameny

Literatura / Internet

AutorHnojská Vendula

NázevToulky po vodě - mlýny na řece Úslavě

Rok vydání2011

Místo vydáníMuzeum jižního plzeňska v Blovicích

Další upřesněníkniha

Odkaz

Datum citace internetového zdroje

AutorHnojská Vendula

NázevToulky po vodě - mlýny na řece Úslavě

Rok vydání2011

Místo vydáníMuzeum jižního plzeňska v Blovicích

Další upřesněníkniha

Odkaz

Datum citace internetového zdroje

AutorMinisterstvo financí

NázevSeznam a mapa vodních děl Republiky československé

Rok vydání1932

Místo vydáníPraha

Další upřesněnísešit 11 (Plzeň), s. 30

AutorVendula Hnojská

NázevToulky po vodě - mlýny na řece Úslavě

Rok vydání2011

Místo vydáníBlovice

Další upřesněnís. 49-55

Odkaz

Datum citace internetového zdroje

Prameny

Žádná položka není vyplněna

Ikonografie

Základní obrázky

Historické mapy

Mlýny U Buchtelů (červeně), Štádlerův (modře) a Loučovský (zeleně), I. vojenské mapování, výřez, 1764-1768, © oldmaps.geolab.cz

Mlýny U Buchtelů (červeně), Štádlerův (modře), Loučovský (zeleně) a Flosmanův (žlutě), II. vojenské mapování, výřez, 1836-1852, © oldmaps.geolab.cz

Mlýny U Buchtelů (červeně), Štádlerův (modře), Loučovský (zeleně) a Flosmanův (žlutě), III. vojenské mapování, výřez, 1877-1880, © oldmaps.geolab.cz

Plány - stavební a konstrukční

Obrazy

Historické fotografie a pohlednice

Současné fotografie - exteriér

Současné fotografie - exteriér - detaily stavebních prvků

Pohled na mlýn ze dvora - patrná mohutná střešní nástavba pro technologii mlýna, 2006, © Šimek, (Prvky na obrázku: střešní nástavba)

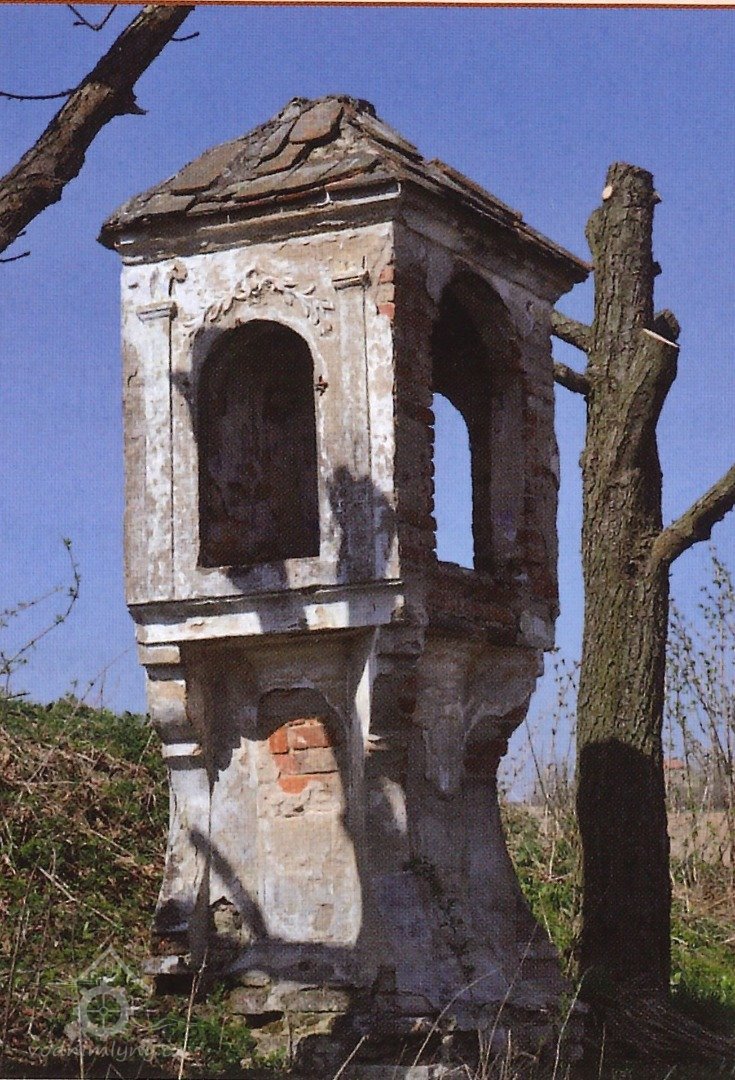

Boží muka nad mlýnem, postavená jako poděkování za záchranu mlynářovy dcerky při povodni., 2010, © Vendula Hnojská, (Prvky na obrázku: drobné sakrální památky)
